Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | SE9" |
|---|---|---|---|
| Aplikasi: | Peralatan Otomatisasi | Nilai Torsi Keluaran: | 4300Nm |
| Memegang Torsi: | 31000Nm | Torsi Miring: | 45000Nm |
| Efisiensi: | 40% | Warna: | RAL 9006 atau seperti yang diminta |
| Menyoroti: | Horizontal Mounted Worm Gear Slew Drive,4300 Nm Worm Gear Slew Drive,Motor Servo Worm Gear Slew Drive |
||

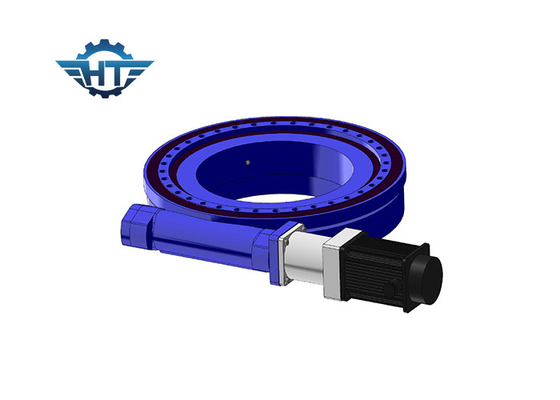

SE9 Horizontal Mounted Model Worm Gear Slew Drive Dengan Motor Servo Untuk Peralatan Otomasi
Deskripsi SE9 Horizontal Mounted Slew Drive
Drive cacing adalah ketahanan aus yang lebih tinggi dari penggerak roda gigi cacing, yang memiliki kapasitas beban tinggi dan torsi momen miring untuk memastikan stabilitas, keandalan, dan kinerja yang baik.Drive worm juga tersedia untuk bidang presisi pelacakan yang lebih tinggi.
1. Momen guling yang kuat
2. Mengadopsi drive cacing yang menyelimuti
3. Kontak multi gigi, kapasitas beban tinggi
4. Fungsi penguncian sendiri
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan Torsi (Nm) |
Memegang Torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Parameter Kinerja SE9
| Model: | drive cacing horizontal 9 inci |
| Nilai Torsi Keluaran: | 4300 Nm |
| Torsi Miring: | 45000 Nm |
| Beban Aksial: | 340 kN |
| Beban Radial: | 130 kN |
| Memegang Torsi: | 31000 Nm |
| Efisiensi: | 40% |
| presisi: | 0,1 ° |
| Mengunci sendiri: | Ya |
| Bobot: | 49 kg |
