Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | SE21" |
|---|---|---|---|
| Perbandingan gigi: | 125: 1 | Nilai Torsi Keluaran: | 16 kNm |
| Torsi Miring: | 205 kNm | Efisiensi: | 40% |
| Warna: | RAL 9006 atau seperti yang diminta | ||
| Menyoroti: | SE 21 Worm Gear Slew Drive,Torsi Tinggi Worm Gear Slew Gearbox,50Mn Worm Gear Slew Drive |
||

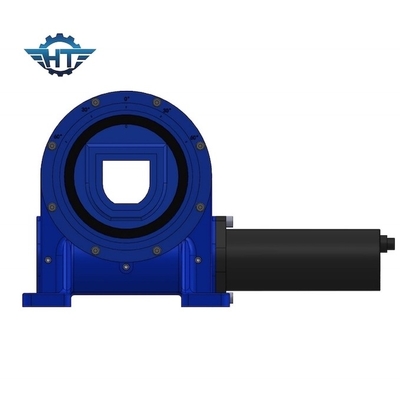

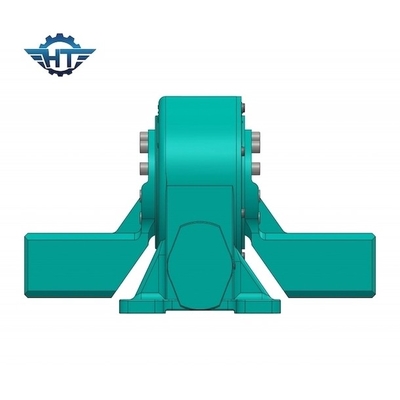

SE21 High Torque Speed Reducer Worm Gear Slew Drive Untuk Robot Dan Mesin Konstruksi
Deskripsi Worm Gear Slew Drive
Tempat Asal: Jiangsu, Tiongkok (Daratan)
Nama Merek: Hangtuo
Peringkat Aksial Statis:1600 KN
Peringkat radial statis: 640 KN
Peringkat aksial dinamis: 385 KN
Peringkat radial dinamis: 335 KN
Kondisi: Baru
Torsi keluaran: 16 kNm
Perbandingan gigi:125: 1
Torsi momen miring: 205 KN.m
Memegang torsi: 105 KN.m
Motor:125CC, 160CC, 200CC motor hidrolik
Layanan Purna Jual Disediakan: Insinyur tersedia untuk melayani mesin di luar negeri
Drive slewing Hangtuo dan bantalan/ring slewing dapat digunakan untuk peralatan konstruksi dan sistem robotika otomatisasi, seperti derek yang dipasang di truk, carnes lepas pantai, ekskavator.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan Torsi (Nm) |
Memegang Torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Keuntungan
1. Momen guling yang kuat
2. Mengadopsi drive cacing yang menyelimuti
3. Kontak multi gigi, kapasitas beban tinggi
4. Fungsi penguncian sendiri
