Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | SE3" |
|---|---|---|---|
| Perbandingan gigi: | 31: 1 | Efisiensi: | 40% |
| Warna: | RAL 9006 atau seperti yang diminta | Aplikasi: | Pelacak Surya Sumbu Tunggal |
| Tempat asal: | Changzhou, Cina | pembuat enkode: | Ya |
| Menyoroti: | Solar Tracker Worm Gear Slew Drive,Planetary Gear Motor Worm Slew Drive,42CrMo Worm Gear Slew Drive |
||

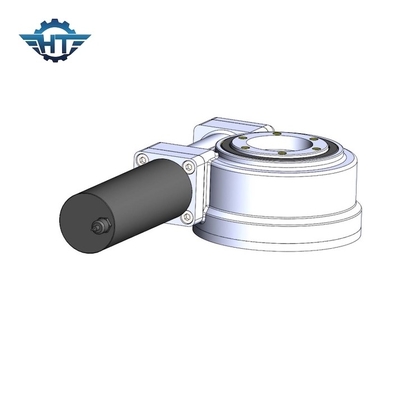

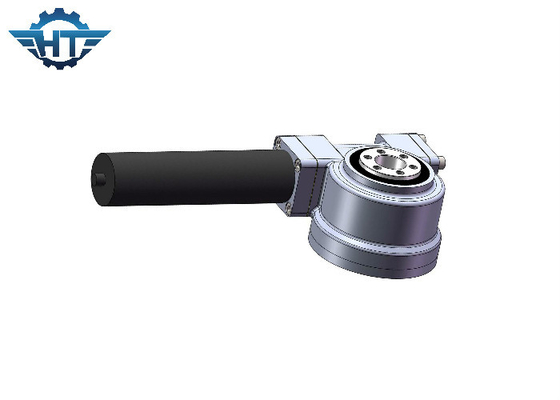

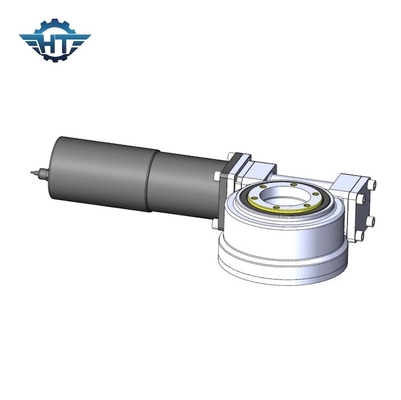

SE1 Small Worm Gear Slew Drive Dengan Planetary Gear Motor Untuk Pelacak Surya Sumbu Tunggal
Deskripsi Drive Slew Gear Worm Kecil
Untuk penggerak slewing, ada 11 ukuran berbeda yang tersedia dari 1" hingga 25" dengan lebih dari 60 model untuk memenuhi persyaratan pelacakan reguler dan presisi di bidang pelacakan daya PV, CPV, dan panas matahari.Hangtuo telah menerapkan sistem kontrol kualitas yang ketat, sementara itu, kami telah lulus sertifikasi sistem mutu ISO9001-2008.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memegang Torsi (kN.m) | Torsi Miring (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
presisi (Derajat) |
AKU P | Tep Kerja (℃) | Mengunci sendiri | Berat (kg) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | 0.15 | 66 | -40～+80 | Ya | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150: 1 | 40% | 0.15 | 66 | -40～+80 | Ya | 251 kg |
Pemilihan Motor
Item Opsional: Motor DC brushed (12V/24V/48V) dengan atau tanpa sensor hall, motor gear DC brushless, Motor AC (220V/380V), Encoder.
Instalasi
Drive slewing SE1 dapat dipasang baik secara vertikal maupun horizontal.
Disarankan untuk memasang drive slewing secara horizontal terbalik di aplikasi surya atau mesin untuk perlindungan yang lebih baik.Jika diperlukan, bisa juga dipasang secara vertikal, tetapi perlu tambahan pendukung.
