Detail produk:
|
| Model: | 5 inci | Perbandingan gigi: | 37:1 |
|---|---|---|---|
| Efisiensi: | 40% | Jenis: | Model SE |
| Aplikasi: | Pelacak Tunggal Miring | Layanan OEM: | Tersedia |
| Tempat asal: | Changzhou, Cina | Sopir: | Motor Roda Gigi 24V, 12V |
| Menyoroti: | Sistem Pelacakan Miring worm slew drive,worm slew drive 800 Nm SE5,800 Nm penggerak cacing hidrolik |
||

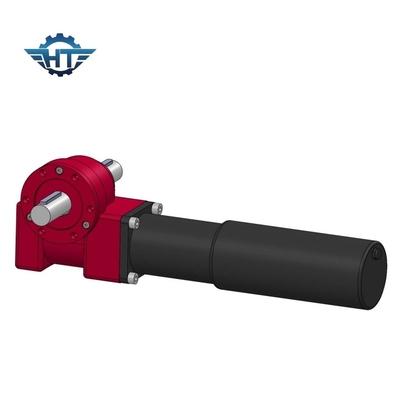

SE 5 Inches Horizontal Slew Bearing Gearbox Untuk Sistem Pelacakan Sumbu Tunggal Miring
Bantalan Slew Horizontal
Untuk komponen inti mengadopsi bantalan slew, dapat menahan gaya aksial, gaya radial dan torsi miring pada saat yang sama.Slew drive mudah dipasang, mudah dirawat, dan lebih menghemat ruang pemasangan.Produk ini dapat digunakan secara luas dalam kendaraan transportasi datar tugas berat, derek kontainer, dengan derek mobil, kendaraan udara, sistem generator surya seperti hari itu, seperti mesin konstruksi dan bidang energi baru.
Keuntungan
1. Rotasi 360 derajat
2. Sambungan motor penggerak dari sisi kiri atau kanan
3. Selama pemasangan, tidak perlu menyesuaikan jarak persneling;ini sudah di set oleh produsen sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya |
204 |
Aplikasi
Braket Pelacakan Sumbu Tunggal Datar
Braket pelacakan sumbu tunggal datar mengacu pada braket yang melacak rotasi matahari di sekitar sumbu horizontal.Sumbu horizontal ini dapat berarah utara-selatan atau berarah timur-barat.Pembangkit listrik di arah utara-selatan lebih tinggi, sehingga sumbu braket pelacakan sumbu tunggal datar Umumnya arah utara-selatan.
Braket pelacakan uniaksial miring
Braket pelacakan sumbu tunggal miring mengacu pada braket yang memutar dan melacak matahari di sekitar sumbu miring utara-selatan.Di garis lintang menengah dan tinggi, dibandingkan dengan sistem pelacakan sumbu tunggal datar, pembangkit listrik dari sistem pelacakan sumbu tunggal miring telah sangat ditingkatkan.Tentu saja, karena sumbu rotasi miring, biaya braket pelacakan uniaksial miring juga lebih tinggi daripada braket uniaksial datar.
Braket pelacakan sumbu tunggal azimuth
Braket pelacakan sumbu tunggal azimuth dapat dianggap sebagai braket tetap yang dipasang pada alas yang berputar.Saat braket ini dilacak, sudut antara susunan persegi dan bidang horizontal tetap tidak berubah, tetapi sudut azimuth dari susunan persegi berubah.
Braket pelacakan sumbu ganda
Braket pelacakan sumbu ganda dapat dianggap sebagai braket yang kemiringannya dapat disesuaikan secara otomatis dipasang pada alas yang berputar.Yang disebut sumbu ganda berarti braket dapat berputar di sepanjang dua sumbu independen.Umumnya, satu sumbu memungkinkan sudut azimuth braket berputar bebas, dan sumbu lainnya memungkinkan sudut kemiringan braket berputar bebas.Dengan cara ini, braket pelacakan sumbu ganda selalu dapat tetap tegak lurus terhadap sinar matahari, yang merupakan pembangkit listrik tertinggi dari semua braket pelacakan.
