Detail produk:
|
| Model: | nol serangan balik 3 inci | Perbandingan gigi: | 31: 1 |
|---|---|---|---|
| Aplikasi: | meskipun parabola dan menara pemanas | Tempat asal: | Changzhou, Cina |
| Sopir: | Motor roda gigi 24VDC dengan encoder | Instalasi: | dipasang horizontal |
| Warna: | seperti yang diminta | Reaksi: | kurang dari 0,03 derajat |
| Menyoroti: | worm drive gearbox,worm gear slewing ring |
||

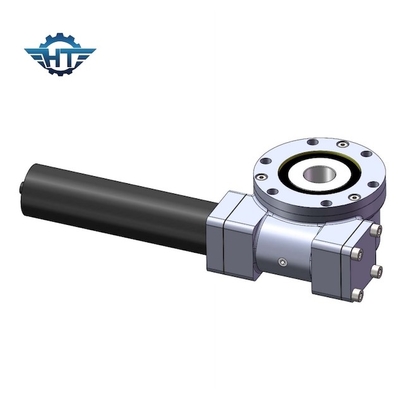

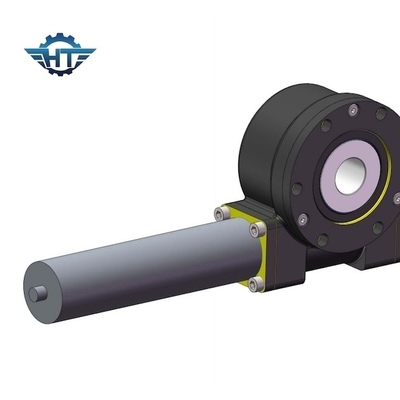

Zero Backlash Single Axis Worm Drive Gearbox Untuk Parabola Meskipun Dan Menara Pemanas
Deskripsi Penggerak Cacing Sumbu Tunggal
Worm gear box terdiri dari slewing ring, worm, casting housing, dan komponen standar seperti bantalan dan baut, dll. Slewing drive mampu menopang lebih banyak beban aksial, beban radial, dan momen miring.Meja putar atau bingkai berputar pada azimuth dan elevasi yang digerakkan oleh penggerak slewing.Zero backlash slewing drive adalah drive slewing khusus dengan roda gigi dan worm yang memiliki mesh yang sempurna dan juga memiliki celah pelumasan dan pemanasan operasi yang wajar.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Aplikasi penggerak slewing yang umum termasuk pembangkit listrik tenaga surya, turbin angin, derek truk, kendaraan kerja udara, peralatan utilitas, peralatan hidrolik, peralatan minyak bumi, peralatan kemudi roda, ekskavator, dan lift otomatis.Ada banyak aplikasi lain yang tidak dapat dicantumkan secara lengkap, karena penggerak ayun adalah pilihan untuk aplikasi yang membutuhkan beban tinggi dan torsi tinggi pada transmisi yang sama.
