Detail produk:
|
| Jenis: | Perumahan tertutup | Bahan: | 42CrMo, 50Mn |
|---|---|---|---|
| Cara Transportasi: | Melalui laut, udara, ekspres | efisiensi: | 40% |
| Model: | sumbu tunggal | Perbandingan: | 78: 1 |
| Kelas IP: | IP66 | Aplikasi: | Sistem Pelacakan Panel Surya |
| Menyoroti: | CE Single Axis Slewing Drive,Single Axis Slewing Drive 12 Inches,Enclosed Slewing Drive 12 Inches |
||

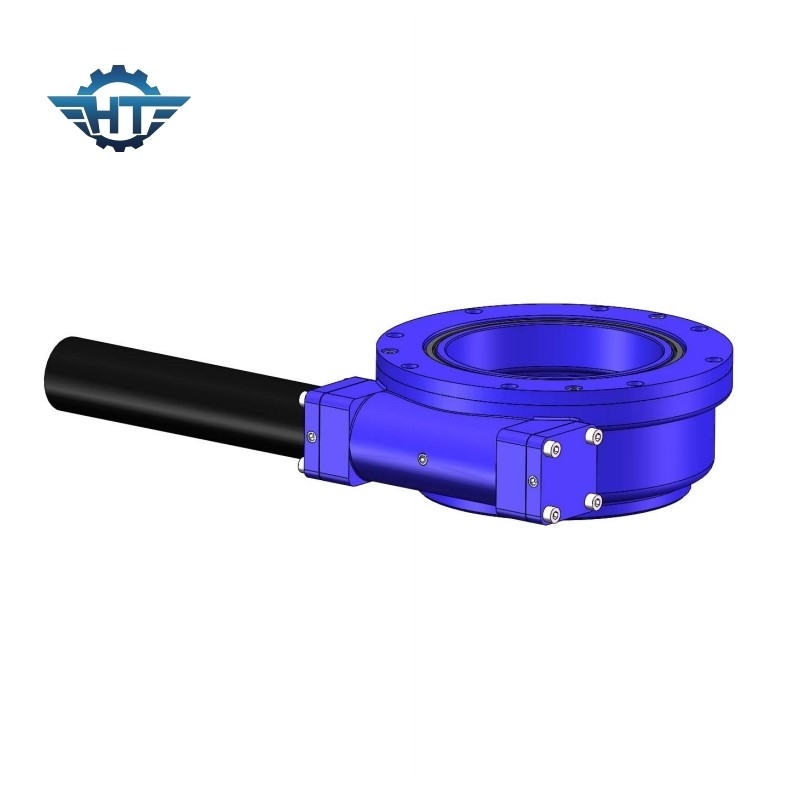

CE Single Axis Worm Gear Slew Drives, Sistem Pelacakan Panel Surya 12 Inci

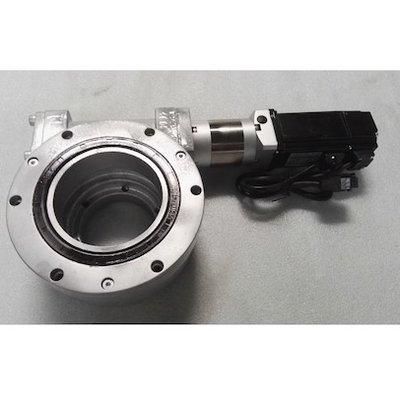

Deskripsi Worm Gear Slew Drives
Slew drive adalah jenis produk slew baru, mudah dipasang dan menghemat lebih banyak ruang.Slew drive terdiri dari worm, slew ring, hosing, motor dan sebagainya.Bagian inti adalah bantalan slewing, sehingga penggerak slew juga dapat menanggung momen aksial, radial, dan titling pada saat yang bersamaan.
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memiringkan torsi (kN.m) |
Memegang torsi (kN.m) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi | presisi (derajat) |
AKU P | Bekerja Tep (℃) |
Mengunci sendiri | Bobot (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 204 |
Aplikasi
Sistem pelacakan sumbu tunggal
Pelacakan sumbu tunggal mudah untuk membentuk struktur tautan, dengan berbagai skema tata letak, dan skema tautan batang dorong listrik juga dapat ditambahkan untuk lebih mengurangi biaya struktur daya dan sistem kontrol.
Sistem pelacakan sumbu ganda
Dengan sistem dual-axis tracking, sulit untuk membuat skema linkage, dan jumlah komponen akan terbatas.Selain itu, karena sistem pelacakan sumbu ganda, ada dua aktuator daya independen.Dibandingkan dengan sistem kontrol kompleks sumbu tunggal.Ini menciptakan masalah pemeliharaan peralatan yang merepotkan.Dan investasinya relatif jauh lebih tinggi daripada sumbu tunggal
Secara komprehensif membandingkan fitur pemeliharaan struktural dari pelacakan sumbu tunggal horizontal, pelacakan sumbu tunggal miring, dan pelacakan sumbu ganda, serta tingkat peningkatan pembangkit listrik, di area dengan garis lintang di bawah 30 derajat, sangat cocok untuk menggunakan sistem pelacakan sumbu tunggal horizontal atau sistem pelacakan sumbu tunggal miring.Area dengan garis lintang lebih tinggi dari 35 derajat cocok untuk sistem pelacakan sumbu ganda.
