Detail produk:
|
| Model: | SE12 | Perbandingan gigi: | 78: 1 |
|---|---|---|---|
| Aplikasi: | Antena | Tempat asal: | Changzhou, Cina |
| Motor: | Motor Stepper 24V, 48V | Jaminan: | 5 ~ 10 Tahun |
| sertifikat: | ISO9001, CE | Instalasi: | Horisontal vertikal |
| Menyoroti: | Antena Slewing Bearing Drive,Slewing Bearing Drive Dipasang Secara Horizontal,Antena worm gear slewing ring |
||

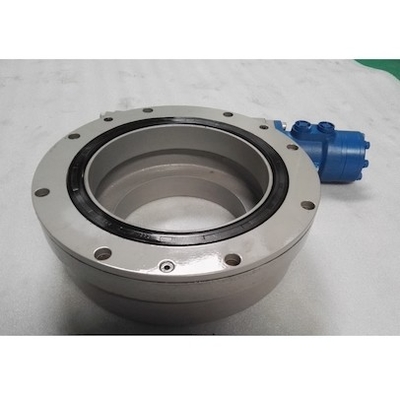

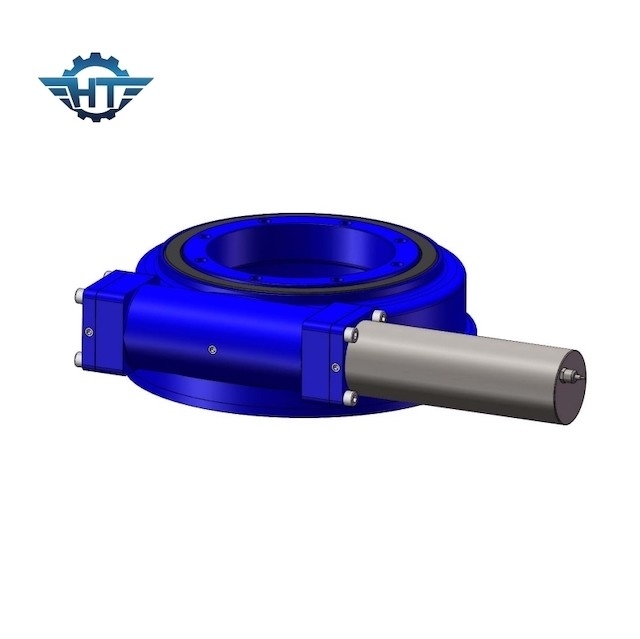

SE12 78: 1 Slewing Bearing yang Dipasang Secara Horizontal Dengan Motor Stepper 12V Untuk Antena
Bantalan Slewing Antena
Parabola, sering disebut sebagai kuali, adalah paraboloid logam yang memantulkan sinyal satelit ke feed dan tuner yang terletak di titik fokus.Peran parabola adalah untuk mengumpulkan sinyal lemah dari satelit dan menghilangkan noise sebanyak mungkin.Kebanyakan antena biasanya berbentuk parabola, dan ada juga beberapa antena multifokal yang merupakan kombinasi dari bola dan paraboloid.Sinyal satelit terkonsentrasi pada titik fokusnya setelah dipantulkan oleh antena parabola.
Drive slewing rumah tertutup struktur roda gigi cacing adalah pilihan yang cocok untuk diterapkan di antena untuk memenuhi persyaratan:tinggipresisi, ketahanan korosi permukaan, hambatan angin yang kuat, efisiensi tinggi, gain tinggi, dan daya tahan.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Keuntungan
Gunakan bahan yang memenuhi persyaratan umur 25 tahun
Ini memiliki momen penahanan dan momen guling yang sangat baik untuk memastikan bahwa beban "berhenti" di bawah kondisi kecepatan angin yang lebih rendah dari tingkat 7, melacak matahari secara akurat, dan memastikan penggunaan sumber cahaya yang efisien;
Dengan roda gigi cacing efisiensi tinggi dan struktur celah cacing yang dapat disesuaikan, dapat mencapai presisi sangat tinggi kurang dari atau sama dengan 0,5 derajat
Penelitian dan pengembangan independen dan produksi peredam planet, mempersingkat siklus produksi produk
Desain perlindungan penuh, masa pakai dapat mencapai 30 tahun di bawah kondisi cuaca yang keras seperti suhu tinggi 120 ,
-40 suhu rendah, badai pasir, hujan, dll.
Hangtuo Machinery akan terus mengembangkan dan berinovasi, menyediakan lebih banyak layanan kepada pelanggan, dan mempromosikan kemajuan teknologi di industri.
