Detail produk:
|
| Model: | 9 inci | Perbandingan gigi: | 61: 1 |
|---|---|---|---|
| Efisiensi: | 40% | Tepat: | 0,1 |
| Pengemudi: | motor listrik | Jenis: | Dipasang Vertikal |
| Aplikasi: | Pelacak Surya | Warna: | Seperti yang diminta |
| Menyoroti: | Vertikal Worm Gear Slew Drive,Worm Gear Slew Drive 9 Inch,Vertikal Mounted Worm Gear Slew Drive |
||

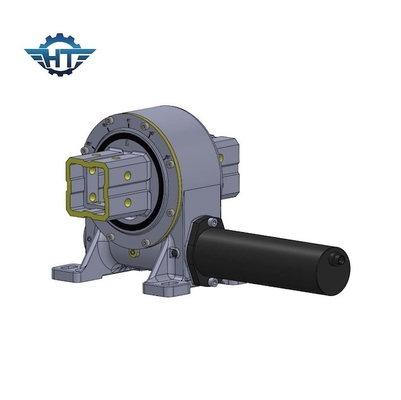

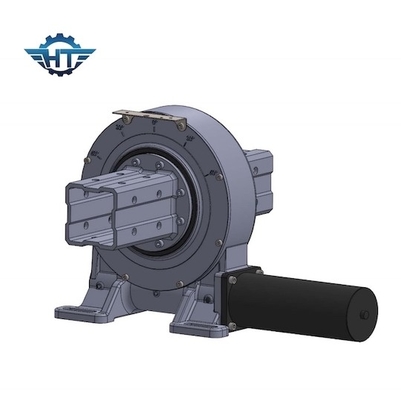

9 Inch Vertikal Worm Gear Slew Drive Untuk Sistem Pelacakan Surya Torsi Tinggi
Deskripsi Worm Gear Slew Drive
Cincin slewing dengan solusi ringkas dengan transmisi tinggi, terdiri dari cincin slewing dengan roda gigi eksternal, dikombinasikan dengan poros cacing roda gigi yang berdampingan.Dengan gearset self-locking, tidak diperlukan istirahat pada mesin penggerak.Juga tersedia dengan motor roda gigi planetary yang dipasang langsung. Penggerak cacing—ketahanan aus yang lebih tinggi dari penggerak roda gigi cacing, yang dapat memuat torsi keluaran yang kuat dan torsi momen miring dengan kinerja stabilitas dan keandalan yang baik.Drive worm juga tersedia untuk bidang presisi pelacakan yang lebih tinggi.
Parameter Seri VE
| Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Miring (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Ya | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Ya | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Ya | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 251 |
Keuntungan
1. Putar ±60 °, hard stop di dalam
1. Momen guling yang kuat berdasarkan cincin slewing
2. Mengadopsi drive cacing yang menyelimuti
3. Dorong beban yang lebih besar untuk menggunakan kontak multi gigi
4. Fungsi penguncian diri statis yang lebih baik
Aplikasi
Aplikasi termasuk pelacak surya, turbin angin, derek truk, lift manusia, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali, lift otomotif dan turbin angin, piringan, antena satelit, dll.
