Detail produk:
|
| Perbandingan gigi: | 57:1 | Efisiensi: | 40% |
|---|---|---|---|
| Jenis: | Diselubungi | Aplikasi: | Mesin Konstruksi |
| Layanan OEM: | Tersedia | Sopir: | Motor Hidrolik |
| Kelas IP: | IP66 | Warna: | seperti yang diminta |
| Menyoroti: | Drive Slewing Tertutup Konsentrator Palung,Drive Slewing Tertutup 2000NM,drive pelacak surya Konsentrator Palung |
||

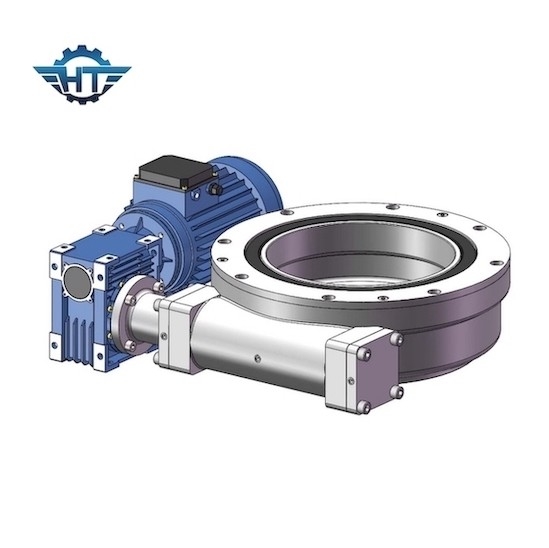

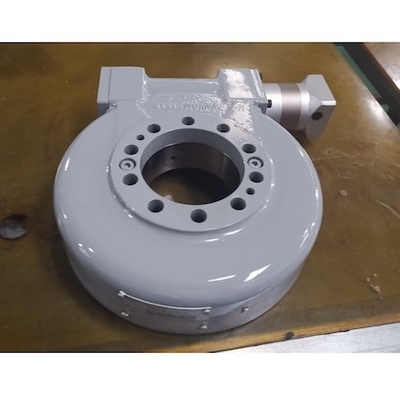

Drive Slewing SE7 Rumah Tertutup, Efisiensi Transmisi 40% Untuk Konsentrator Palung
Melalui Drive Slewing Konsentrator
Sistem pembangkit listrik termal trough mengacu pada sistem yang menggunakan reflektor parabola untuk memfokuskan sinar matahari pada kolektor panas untuk memanaskan media perpindahan panas, menghasilkan uap di penukar panas, dan mendorong turbin uap untuk menggerakkan generator untuk menghasilkan listrik.Ini adalah sistem pembangkit listrik yang paling cocok dalam pembangkit listrik tenaga panas matahari.
Drive slewing adalah produk deselerasi slewing khusus yang berasal dari produk bantalan slewing dengan integrasi tinggi, rasio reduksi besar, struktur sederhana, penggunaan dan perawatan yang mudah.Cincin bagian dalam dan luar masing-masing menyadari input dan output daya penggerak, sehingga penggerak slewing tidak hanya dapat mewujudkan rotasi 360 derajat tanpa henti, tetapi juga memasang sumber daya penggerak berdasarkan kerangka bantalan slewing pada saat yang bersamaan. , jadi efisiensi transmisinya tinggi, ini adalah tambahan mekanis A baru untuk keluarga transmisi.Dan karena pada dasarnya adalah gigi reduksi, itu juga bisa disebut peredam putar, peredam meja putar, atau meja putar penggerak.
Penggerak slewing adalah bagian penting dalam mengumpulkan panas paling banyak dari matahari untuk melalui sistem konsentrator.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Fitur Utama
1. Kekuatan transmisi besar dan struktur kompak.
2. Permukaan gigi meshing berada dalam kontak garis, dan daya dukungnya lebih besar
3. Drive cacing adalah drive meshing gigi, drive stabil dan kebisingannya kecil.
4. Ini memiliki properti self-locking, dan properti self-locking terbalik dapat berperan dalam perlindungan keselamatan.
Aplikasi
Perangkat penggerak sleiwng digunakan dalam sistem menara CSP untuk menggerakkan heliostat untuk "mengejar matahari".Sistem penggerak slewing dari Hangtuo Machinery mengadopsi teknologi baru, yang secara efektif dapat membantu pemilik mengurangi total biaya siklus hidup produk penggerak slewing, sehingga sangat meningkatkan tingkat pengembalian investasi pabrik CSP.
