Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | 21 inci |
|---|---|---|---|
| Perbandingan gigi: | 125: 1 | Efisiensi: | 40% |
| presisi: | 0,15 | Sopir: | Motor listrik |
| Warna: | diminta | Aplikasi: | penggunaan industri |
| Menyoroti: | Torsi Tinggi IP66 Worm Gear Slew Drive,Worm Gear Slew Drive 21 Inci,bantalan slewing drive 21 Inci |
||

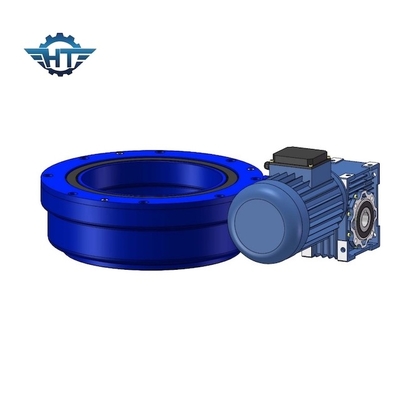

IP66 Worm Gear Slew Drive, 21 Inci Ukuran Besar Torsi Tinggi Untuk Turbin Angin
Deskripsi Worm Gear Slew Drive
Bantalan cincin slewing kami adalah sambungan putar yang siap dipasang untuk pelumasan sendiri, operasi kering.Designe didasarkan pada bahan bebas perawatan.Selain itu, peringkat IP66 yang tinggi dapat membuatnya digunakan dalam aplikasi dengan suhu tinggi, kelembaban, bahan kimia, dan bahkan untuk pemrosesan makanan.
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model | Nilai Torsi Keluaran (Nm) | Memiringkan torsi (kN.m) |
Memegang torsi (kN.m) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi | presisi (derajat) |
AKU P | Bekerja Tep (℃) |
Mengunci sendiri | Bobot (kg) |
| 1" | 400 | 1 | 2 | 22 | 12 | 32:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 6 |
| 3" | 806 | 1.5 | 3 | 30 | 16 | 31: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 8 |
| 5" | 962 | 6 | 9 | 68 | 27 | 37:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 12 |
| 7" | 7344 | 13.5 | 12 | 132 | 58 | 57:1 | 40% | 0,15 | 66 | -40～+80 | Ya | 21 |
| 9" | 8784 | 45 | 30.8 | 340 | 130 | 61: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 49 |
| 12" | 11232 | 54 | 45 | 480 | 190 | 78: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 61 |
| 14" | 11232 | 68 | 54 | 680 | 230 | 85: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 63 |
| 17" | 11232 | 135 | 65 | 980 | 390 | 102: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 105 |
| 21" | 18000 | 203 | 81 | 1600 | 640 | 125: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 149 |
| 25" | 18000 | 271 | 89 | 2400 | 950 | 150: 1 | 40% | 0,15 | 66 | -40～+80 | Ya | 204 |
Aplikasi
Bantalan slewing energi angin umumnya memiliki tipe bola kontak empat titik baris tunggal, tipe bola kontak empat titik baris ganda, tipe cross-roller, tipe roller tiga baris, dll. Diantaranya, kontak empat titik baris tunggal bantalan slewing tipe bola memiliki biaya lebih rendah dan kinerja komprehensif tinggi;bantalan slewing bola dua baris memiliki masa pakai yang lama, daya dukung yang kuat, ketahanan slewing yang rendah, keausan yang diizinkan, dan tidak memerlukan alas pemasangan yang tinggi, tetapi akurasi gerakannya rendah;bantalan slewing lintas-rol memiliki akurasi tinggi, umur panjang, kapasitas beban dinamis tinggi, tetapi persyaratan tinggi untuk kekakuan dan presisi dasar, dan efek tepi cenderung terjadi ketika roller dan raceway bersentuhan, menghasilkan tegangan tepi yang sebenarnya jauh lebih besar dari tegangan desain;Bantalan slewing tipe rol tiga baris umumnya memiliki daya dukung beban statis yang sangat tinggi.
