Detail produk:
|
| Perbandingan gigi: | 61: 1 | Jenis: | Diselubungi |
|---|---|---|---|
| Aplikasi: | Mesin Konstruksi | Motor: | Motor Hidrolik, Motor Listrik |
| Kelas IP: | IP66 | Warna: | seperti yang diminta |
| efisiensi: | 40% | Install: | Horisontal vertikal |
| Menyoroti: | SE9 Slewing Bearing Drive,Otomotif Mengangkat Vertikal Slewing Drive,SE9 Slewing Drive Untuk Sistem Pelacakan Surya |
||

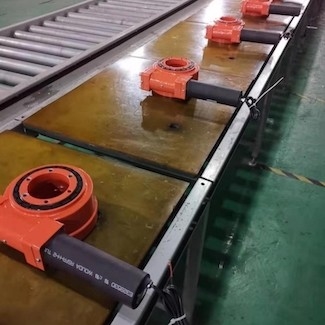

Worm Gear SE9 Slewing Drive Untuk Peralatan Alat Oli Dan Lift Otomotif

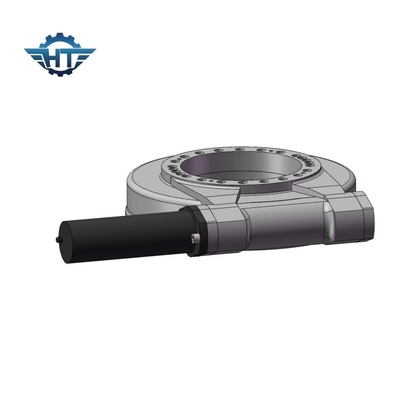

Worm Gear SE9 Slewing Drive
Cacing jam pasir
Drive slewing kami menggunakan teknologi cacing jam pasir, di mana cacing dibentuk untuk memasukkan lebih banyak gigi ke dalam roda gigi.Peningkatan keterlibatan gigi ini menghasilkan kekuatan, efisiensi, dan daya tahan yang lebih besar.
Fungsi
Slewing drive berfungsi dengan teknologi worm standar, dimana worm pada poros horizontal bertindak sebagai penggerak roda gigi, pada umumnya poros digerakkan oleh motor roda gigi listrik.
Perbandingan gigi
Rotasi cacing horizontal memutar roda gigi pada sumbu yang tegak lurus terhadap sumbu sekrup.Kombinasi ini mengurangi kecepatan bagian yang digerakkan dan juga melipatgandakan torsinya;meningkatkannya secara proporsional saat kecepatan berkurang. Rasio kecepatan poros tergantung pada hubungan jumlah benang pada cacing dengan jumlah gigi pada roda cacing atau roda gigi.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Penerapan meriam kabut
Juga dikenal sebagai mobil meriam kabut perlindungan lingkungan, "artefak pengurangan kabut", dll., air diatomisasi dengan halus menjadi partikel kabut air (50~200 mikron) seukuran partikel debu melalui tekanan tinggi dan disemprotkan dari saluran udara berbentuk meriam , dengan angin kencang dan jarak jauh.Jangkauannya luas, debu mengembun dan mengendap dalam kontak dengan partikel kabut air di udara, dan kemudian mencapai tujuan menekan debu dan memurnikan udara.
Aplikasi rig pengeboran penggalian hidrolik pertambangan
Rig pengeboran batu galian adalah mesin bor batu bergerak yang dilengkapi dengan beberapa (atau satu) bor batu hidrolik pada sasis, juga dikenal sebagai rig pengeboran batu atau rig pengeboran.Rig pengeboran dapat diposisikan dengan tepat, dan dapat mengebor lubang ledak yang dalam dan berdiameter besar dengan batang, dan memberikan daya dorong poros yang baik.Pada saat yang sama, satu orang dapat mengoperasikan beberapa latihan batu di troli, dan bahkan dapat mengoperasikannya dari jarak jauh dari permukaan kerja.Ini adalah mesin bor penggalian batu dengan mekanisasi tingkat tinggi dalam konstruksi penggalian tambang, yang dapat meningkatkan efisiensi pengeboran batu, menghemat tenaga kerja, meningkatkan kondisi tenaga kerja, dan mengurangi operator bawah tanah.
