Detail produk:
|
| Bahan: | QT | Model: | VE7" |
|---|---|---|---|
| Perbandingan gigi: | 51:1 | Warna: | Seperti yang diminta |
| Aplikasi: | Sistem Pelacakan Surya | Pengemudi: | Motor 12/24VDC |
| situs instalasi: | lapangan terbuka | Fitur: | Panjang umur |
| Menyoroti: | horizontal slewing drive for solar tracking system,24v slewing drive for solar tracking system,envelope solar slew drive |
||

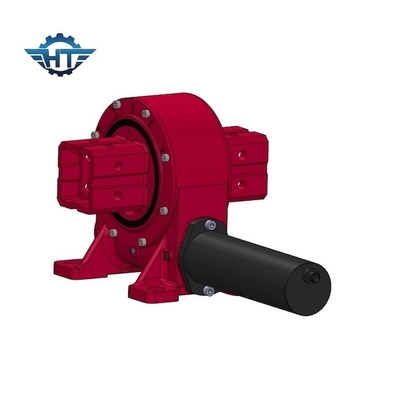

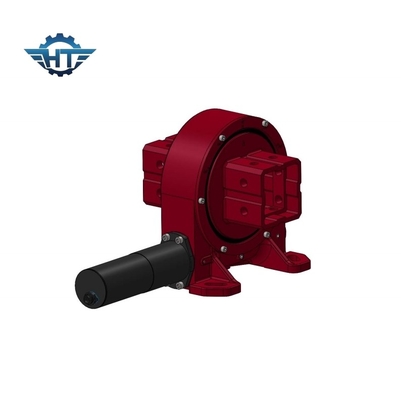

Amplop Worm Gear VE7 24vdc Motor Horizontal Slewing Drive Untuk Sistem Pelacakan Surya
Deskripsi Worm Gear VE7 Slew Drive
Penggerak slewing yang menerapkan sistem pelacakan surya menjaga sudut terbaik sinar matahari setiap saat.Dibandingkan dengan pembangkit listrik tetap, pelacakan sumbu tunggal datar dapat meningkatkan pembangkit listrik tahunan sebesar 10~30% (tergantung pada perubahan garis lintang);sumbu tunggal miring dapat meningkat lebih dari 30%;pelacakan sumbu ganda dapat meningkat sekitar 40~50%.
Parameter Drive Slewing VE
| Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Ya | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Ya | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Ya | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 251 |
Fitur
1 Menggunakan desain lubang buta dan struktur penyegelan segel minyak kerangka, kinerja penyegelan dapat diandalkan, segel dapat menghindari sinar matahari langsung, secara efektif mencegah debu dan air, dan tingkat perlindungan dapat mencapai IP65.Sangat cocok untuk penggunaan di luar ruangan dan dapat dikeluarkan dengan flensa tunggal atau ganda.
2 Cacing jam pasir pembungkus ganda, kontak multi-gigi, mentransmisikan torsi yang lebih besar, dapat menanggung gaya aksial yang lebih besar, gaya radial dan momen miring
3 Desain produk mengadopsi ukuran umum di rumah dan di luar negeri, yang nyaman untuk penggantian nanti
4 Struktur pendukung raceway ganda, kekakuan yang kuat, dapat menahan gaya radial beban besar dan momen guling, terutama cocok untuk fotovoltaik sumbu ganda yang digerakkan secara independen, azimuth pitching braket berkonsentrasi dan kondisi kerja lainnya
5 Flensa keluaran koaksial dua sisi, struktur simetris, toleransi kesalahan perakitan tinggi, ukuran aksial kecil, hemat ruang, struktur poros keluaran berongga, nyaman untuk pengkabelan dan tata letak struktural
6 Cincin segel kerangka bibir ganda yang diimpor untuk mencegah polusi di tempat
Aplikasi
Digunakan untuk rotasi posisi pitch sistem pembangkit listrik fotovoltaik seperti sumbu tunggal datar, pembangkit listrik melalui, pembangkit listrik terkonsentrasi, dll.Sistem pelacakan sumbu tunggal datar adalah bentuk braket pelacakan yang disusun dalam pelacakan utara-selatan dan timur-barat.Menurut algoritma astronomi, motor menggerakkan braket untuk membuat panel surya melacak azimut matahari, meningkatkan sinar matahari langsung pada permukaan modul fotovoltaik, dan meningkatkan pembangkit listrik.
