Detail produk:
|
| Bahan: | QT | Model: | VE7" |
|---|---|---|---|
| Perbandingan gigi: | 51:1 | Warna standar: | RAL 9006 |
| Torsi Keluaran Normal: | 5100 Nm | Memegang Torsi: | 39 kNm |
| Torsi Miring: | 5 kNm | Torsi maksimum: | 7650 Nm |
| Menyoroti: | single axis solar slew drive,tilted tracking system solar slew drive,50Mn solar slew drive |
||

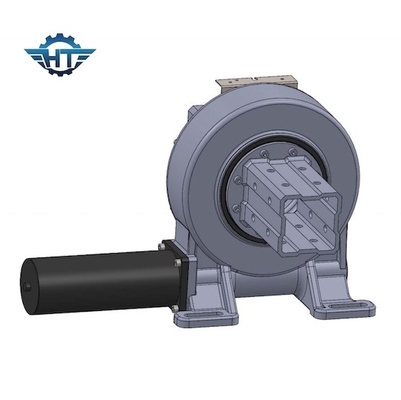

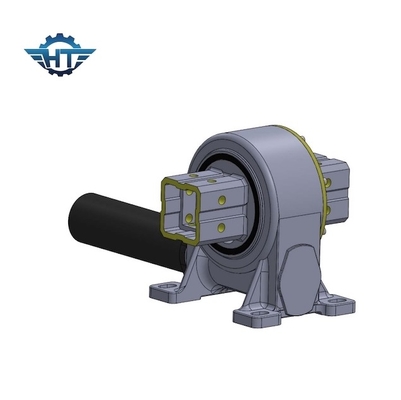

Torsi Tinggi VE7 Vertikal Single Axis Solar Slew Drive Untuk Sistem Pelacakan Miring
Ingle Axis Solar Slew Drive Deskripsi
Sumbu rotasi braket pelacakan sumbu tunggal miring dipasang pada sudut kemiringan ke bidang horizontal, dan berputar di sekitar sumbu satu dimensi.Arah sumbu rotasi adalah utara-selatan, sehingga permukaan penerima cahaya modul fotovoltaik tegak lurus dengan sudut datang sinar matahari dalam arah satu dimensi.
Parameter Drive Slewing VE
| Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Ya | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Ya | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Ya | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 251 |
Keuntungan
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Rentang putar 360 derajat
3. Membungkus drive worm di dalam
4. Kontak multi gigi untuk memastikan beban tinggi
5. Fungsi penguncian sendiri
Fitur
1. Output torsi tinggi dalam kondisi kecepatan rendah, yang dapat mentransmisikan gaya aksial komprehensif, gaya radial, dan momen guling
2. Roda gigi heliks dan mode penggerak cacing.Ekonomi yang baik, fleksibilitas yang kuat dalam ukuran aksial
3. Cacing jam pasir amplop, kontak multi-gigi, kapasitas menahan beban yang kuat
4. Rasio kepadatan kinerja tinggi
5. Kinerja penguncian sendiri atau tambahkan rem input
6. Rasio ruang kecil, pemasangan dan pembongkaran yang mudah
7. Bentuk keluaran yang beragam
8. Pra-sesuaikan nilai celah dan instal langsung di mesin
9. IP66
Layanan yang Disesuaikan
1. Desain khusus berdasarkan aplikasi dan proyek yang berbeda
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik, dll.
3. Warna yang berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
