Detail produk:
|
| Model: | VE9 | Perbandingan gigi: | 61: 1 |
|---|---|---|---|
| Aplikasi: | Sistem Pelacakan Panas Matahari | Tempat asal: | Changzhou, Cina |
| Struktur: | Gigi Cacing Heliks | Sertifikat: | ISO9001, CE |
| Instalasi: | Terpasang Vertikal | Reaksi: | 0,1° |
| Menyoroti: | Compact Worm Gearbox Slewing Drive,60 KN Worm Gearbox Slewing Drive,Sistem Pelacakan Panas Surya Slewing Drive |
||

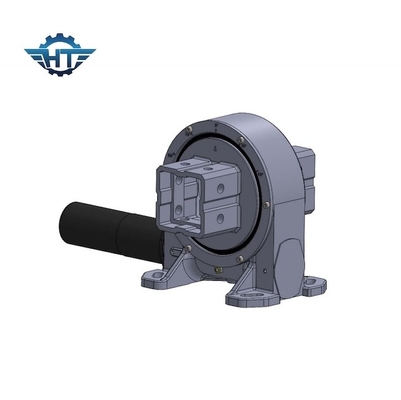

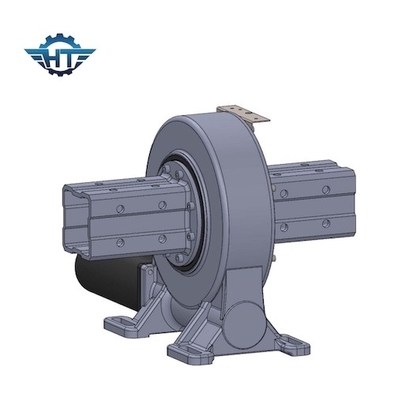

VE9 Compact Worm Gearbox Slewing Drive Untuk Sistem Pelacakan Panas Tenaga Surya PV, CPV, CSP
Deskripsi Drive Worm Gear Slewing
Fungsi : Slewing drive berfungsi dengan teknologi worm standar, dimana worm pada poros horizontal bertindak sebagai penggerak roda gigi, pada umumnya poros digerakkan oleh motor roda gigi listrik.
Rasio roda gigi: Rotasi cacing horizontal memutar roda gigi pada sumbu yang tegak lurus terhadap sumbu sekrup.Kombinasi ini mengurangi kecepatan unit yang digerakkan dan juga melipatgandakan torsinya;meningkatkannya secara proporsional saat kecepatan berkurang. Rasio kecepatan poros tergantung pada hubungan jumlah benang pada cacing dengan jumlah gigi pada roda cacing atau roda gigi.
Parameter Drive Slewing VE
| Model | Perbandingan | Nilai Torsi Keluaran (Nm) | Torsi Kemiringan (Nm) | Memegang Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 3" | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | 0.1 | Ya | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | 0.1 | Ya | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | 0.1 | Ya | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | 0.1 | Ya | 28 |
| 9" | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | 0.1 | Ya | 52 |
| 12" | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | 0.1 | Ya | 65 |
| 14" | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | 0.1 | Ya | 88 |
| 17" | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | 0.1 | Ya | 135 |
| 21" | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | 0.1 | Ya | 192 |
| 25" | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | 0.1 | Ya | 251 |
Parameter Teknis Drive Slewing VE9
| Model | VE9 | Tempat asal | Changzhou, Cina |
| Merek | HANGTUO | Jenis | Perumahan Tertutup, IP66 |
| Bahan | 42CrMo,50Mn | Torsi Keluaran | 7320 Nm |
| Torsi Momen Miring | 16,3 K Nm | Memegang Torsi | 55 K Nm |
| Peringkat Aksial Statis | 60 KN | Peringkat Radial Statis | 130 KN |
| Peringkat Aksial Dinamis | 30 KN | Peringkat Radial Dinamis | 65 KN |
| Perbandingan gigi | 61: 1 | Efisiensi | 40% |
Aplikasi
Aplikasi penggerak slewing termasuk pelacak surya, CSP, CPV, turbin angin, antena satelit dan radar, derek truk, lift man, peralatan utilitas, attachment peralatan hidrolik, peralatan peralatan oli, penangan ban, penggali, dan lift otomotif, dll.
