Detail produk:
|
| Model: | SE9 | Perbandingan gigi: | 57:1 |
|---|---|---|---|
| Aplikasi: | Mesin Konstruksi | Jenis: | Penggerak Slew Hidraulik |
| Motor yang Digerakkan: | Motor Hidrolik | Jaminan: | 12 bulan |
| Sertifikat: | ISO9001, CE | Instalasi: | Sebagai Desain Pelanggan |
| Menyoroti: | Drive Slewing Hidrolik IP66,Drive Slewing Hidraulik Momen Miring Besar,Momen Miring Besar penggerak slew surya |
||

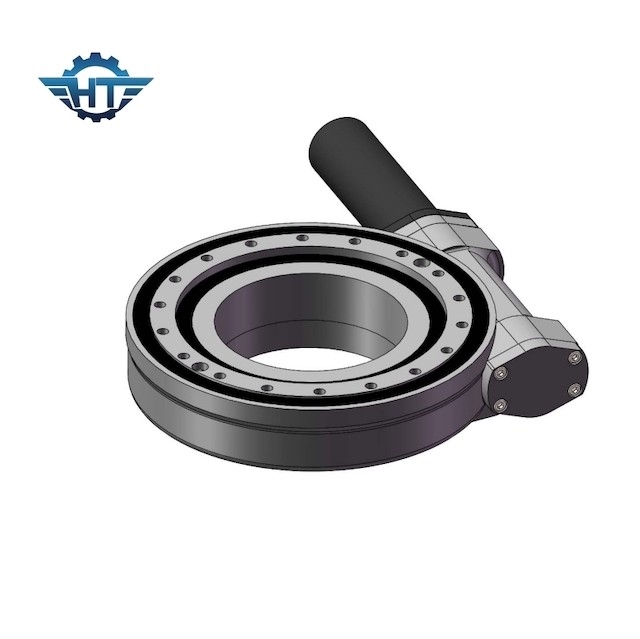

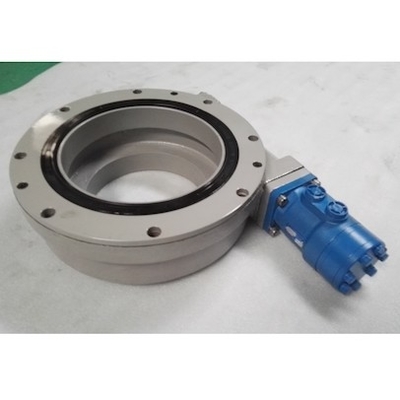

Drive Slewing Hidrolik IP66, Momen Miring Besar Untuk Mesin Konstruksi Lapangan Terbuka
Penggerak Slewing Hidrolik
Slewing drive adalah mekanisme transmisi deselerasi slewing melingkar penuh yang mengintegrasikan sumber daya penggerak.Ini menggunakan bantalan slewing sebagai pengikut transmisi dan lampiran mekanisme.dan selubung, dan cincin lainnya digunakan sebagai pengikut transmisi dan basis koneksi untuk bagian kerja yang digerakkan, sehingga bantalan slewing itu sendiri adalah koneksi slewing lingkaran penuh, dan sumber daya penggerak dan penggerak utama secara efisien dikonfigurasi Ini adalah mekanisme transmisi deselerasi universal yang mengintegrasikan fungsi rotasi, deselerasi dan mengemudi, dan pada saat yang sama memiliki struktur sederhana dan nyaman untuk diproduksi dan dirawat.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang Torsi (Nm) |
Aksial Beban (kN) |
radial Beban (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Mengunci sendiri |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Perkataan:
1. Motor listrik atau motor hidrolik adalah aksesori opsional, pengguna dapat memilih sesuai dengan kebutuhan mereka sendiri.
2. Karena banyaknya model produk, silakan hubungi kami melalui telepon untuk gambar yang lebih detail.
3. Pemrosesan kustom profesional dari berbagai penggerak putar non-standar sesuai dengan kebutuhan pengguna.
4. Jika Anda mengalami masalah selama pemilihan dan penggunaan produk, silakan hubungi kami melalui email atau telepon.
Aplikasi
Slewing drive digunakan ketika bagian struktural dalam mesin perlu diputar sepanjang sumbu tetap dalam arah yang berlawanan dengan yang lain, sementara pada saat yang sama memastikan sambungan aksial dan radial antara dua bagian.
Slewing drive banyak digunakan, terutama tetapi tidak terbatas pada teknik mesin, ekskavator, sistem antena, industri peralatan medis, militer, teknologi lepas pantai, derek pelabuhan di kendaraan kereta api, derek dek kapal, derek truk, dan derek konstruksi.Teleskop, mesin bor terowongan, turbin angin, pembangkit listrik tenaga surya dan trailer serta di bidang penerbangan dan kedirgantaraan.
