Detail produk:
|
| Jenis: | sumbu tunggal | Tegangan motor: | 24 V |
|---|---|---|---|
| aula: | pilihan | Instalasi: | Horisontal vertikal |
| Warna: | abu-abu perak | Bahan: | Baja Kekuatan Tinggi |
| Jaminan: | 10 tahun | ||
| Menyoroti: | SE1 Slewing Bearing Drive,Slewing Bearing Drive Nitrida Steel,Small Slewing Drive Nitrida Steel |
||

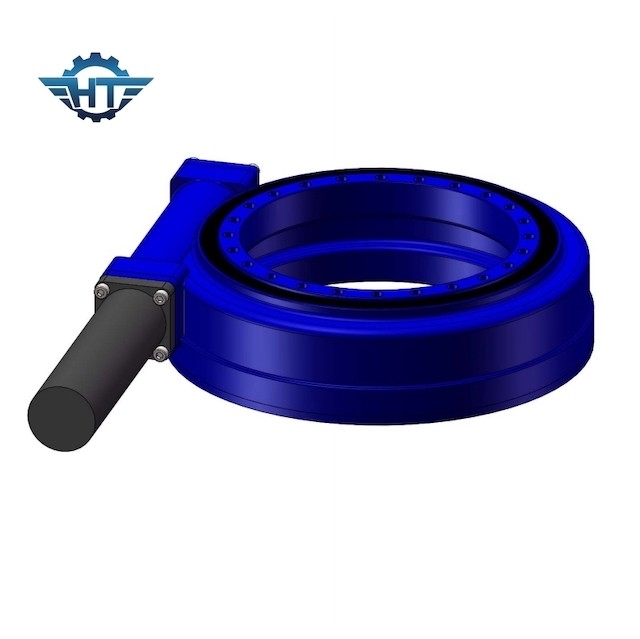

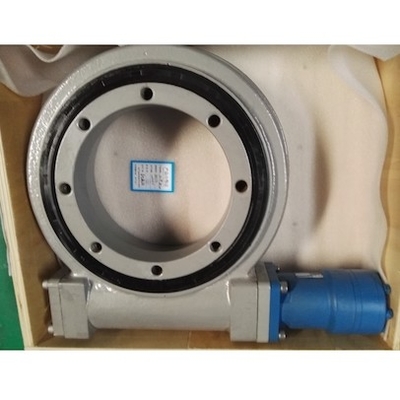

SE1 Small Slewing Drive Menggunakan Baja Nitrida Kekuatan Tinggi Untuk Sistem Pelacakan Surya
Penggerak Slewing Kekuatan Tinggi
Perlakuan Panas dari Slewing Drive
Perlakuan panas raceway: Raceways bantalan slewing dipadamkan secara induktif permukaan, dan kekerasan pendinginan dipastikan pada HRC 55-62, yang dapat mencapai kedalaman lapisan yang cukup keras.
Perlakuan panas gigi: Karena kebutuhan untuk mengirimkan gaya, salah satu cincin slewing biasanya memiliki gigi.Keadaan perlakuan panas dari roda gigi umumnya dinormalisasi atau ditempa.Permukaan gigi juga dapat dipadamkan sesuai dengan kebutuhan pengguna.Kekerasan pendinginan adalah antara 50 dan 60 HRC dan kedalaman yang cukup dapat dijamin.Pendinginan gigi dapat dibagi menjadi pendinginan gigi penuh dan pengerasan induksi gigi tunggal tergantung pada aplikasinya.Pengerasan induksi satu gigi dapat dibagi menjadi pendinginan akar permukaan gigi dan pendinginan permukaan gigi.
Perlakuan panas bantalan slewing kecil Perlakuan panas Raceway: Lintasan bantalan slewing dipadamkan secara induktif permukaan, dan kekerasan pendinginan dipastikan pada HRC 55-62, yang dapat mencapai kedalaman lapisan yang cukup keras.
Data Teknis Drive Slewing SE1
| SE1 Slew Drive | Data motorik | ||
| Nilai Torsi | 384 Nm | Tegangan Terukur | 24 VDC |
| Nilai Kecepatan | 0,06 RPM | Nilai Saat Ini | <8 A |
| Keluaran Maks | Torsi (3 detik) 460 Nm | Daya Keluaran | 25 W |
| Perbandingan | 32:1 | Nilai Kecepatan | 2 RPM |
| Suhu | -30℃~80 | Panjang kabel | 1 METER |
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Aplikasi uniaksial datar
Braket pelacakan sumbu tunggal datar adalah bentuk braket pelacakan dengan pengaturan utara-selatan dan pelacakan timur-barat.Menurut algoritma astronomi, motor menggerakkan braket untuk membuat modul melacak sudut azimut matahari, meningkatkan komponen langsung sinar matahari pada permukaan modul fotovoltaik, dan kemudian meningkatkan pembangkit listrik.
