| Brand Name: | HangTuo |
| Model Number: | SE17" |
| MOQ: | 1 buah |
| harga: | USD 100~1200/ pc |
| Delivery Time: | 15~45 Hari |
| Payment Terms: | L/C, T/T, Western Union |

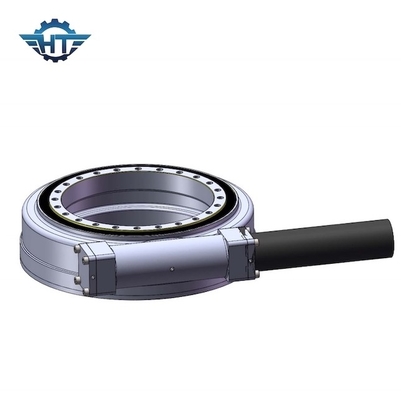

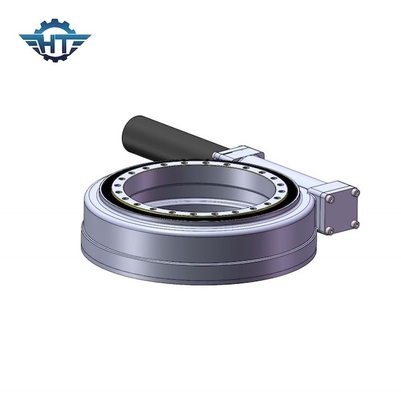

SE17 Self Locking Worm Gear Slew Drive Untuk Sistem Tautan Sumbu Tunggal Horisontal
Deskripsi Worm Gear Slew Drive
Solusi bantalan cincin slewing khusus kami untuk industri surya membantu memanfaatkan tenaga matahari dengan cara yang efisien dan hemat biaya.Slewing drive dan worm gear drive kami menghasilkan kapasitas beban torsi dinamis dan statis tertinggi dalam paket kecil.Ini dirancang untuk membantu rotasi sistem pelacakan matahari, dan meningkatkan efisiensi pembangkit listrik.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Untuk solar: Concentrator Solar Dish, CPV (Concentrated Photovoltaics), CSP (Concentrated solar power), solar parabolic trough, PV tracker
Untuk angin: harus memutar tumpuan pada turbin angin
Aplikasi Mesin Konstruksi: diterapkan secara luas pada derek truk yang dipasang, platform kerja udara, Derek Dok, Grab Kayu
Pasar Industri: Jalur Otomasi/Perakitan, lengan robot
Satelit: slew drive dapat digunakan untuk komunikasi luar angkasa dan sistem penentuan posisi global di parabola
