Detail produk:
|
| Perbandingan gigi: | 61: 1 | Efisiensi: | 40% |
|---|---|---|---|
| Jenis: | Diselubungi | Aplikasi: | Penggunaan Industri Dan Pelacak PV |
| Layanan OEM: | Tersedia | kelas IP: | IP66 |
| Warna: | seperti yang diminta | Bahan: | QT |
| Menyoroti: | solar tracker drive,slewing drive for solar tracking system |
||

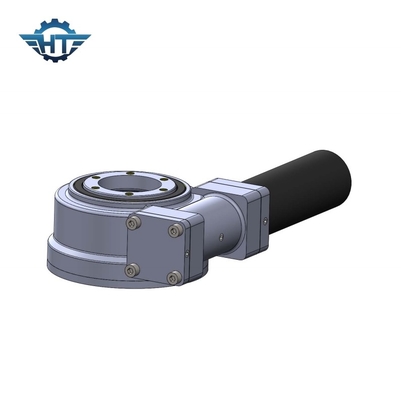

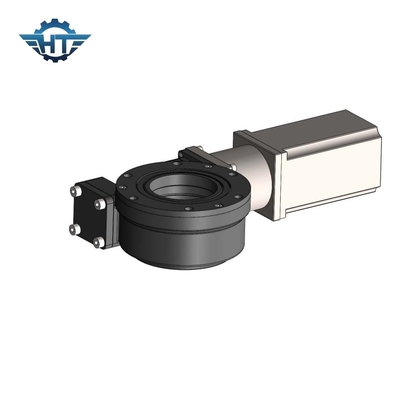

Single Axis Worm Gear Slewing Drive Stepper Motor Untuk Penggunaan Industri Dan Pelacak PV
Deskripsi Worm Gear Slewing Drive
Drive ring slewing SE9 sumbu tunggal dapat cocok untuk banyak aplikasi dan hadir dengan berbagai opsi, termasuk:
1. Motor hidrolik
2. Motor listrik
3. Motor pneumatik
4. Encoder
5. Rem
6. Pelacakan presisi hingga 0°
7. Buka sasis
8. Sasis tertutup
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Aplikasi
Desain tertutup membuat Seri SE tahan terhadap kerusakan akibat angin, hujan, dan lingkungan keras lainnya serta solusi ideal untuk mencocokkan rotasi relatif dua objek.Drive slewing Seri SE dapat digunakan untuk aplikasi dalam dan luar ruangan, termasuk:
1. Truk Derek
2. Piring Satelit
3. Pelacak Surya
4. Turbin Angin
5. Peralatan Utilitas
6. Lift Otomotif
