Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | 17 inci |
|---|---|---|---|
| Perbandingan gigi: | 102: 1 | Nilai Torsi Keluaran: | 9400 Nm |
| Torsi Miring: | 135600 Nm | Memegang Torsi: | 65040 Nm |
| Paket Transportasi: | kotak kayu | Aplikasi: | Pelacak Surya |
| Menyoroti: | SE17 Single Axis Slewing Drive,9400Nm Solar Tracker Drive,9400Nm worm drive slew ring |
||

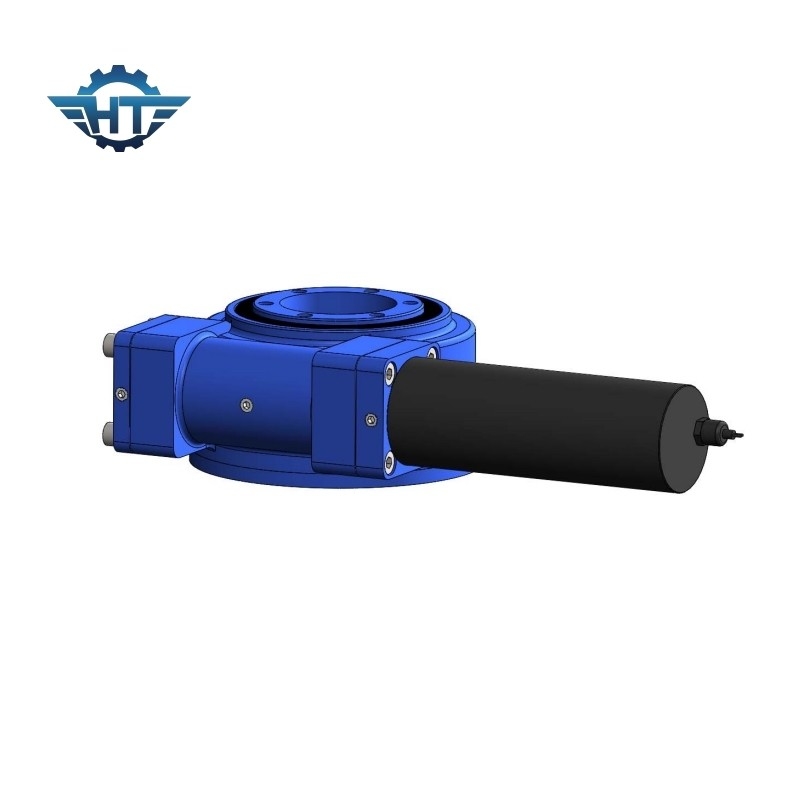

SE17 Enveloping Worm Gear Drive Dengan Perumahan Tertutup IP66 Untuk Pelacak Surya
Penggerak Slew Sumbu TunggalKeterangan
SE slew ring bearing drive dapat menahan gaya aksial.Ini dirancang dalam struktur kompak untuk mesin konstruksi, mesin habor, kendaraan platform udara, militer, dll. Ini juga banyak digunakan dalam sistem pelacakan surya untuk menghasilkan sistem pembangkit tenaga surya yang efisien seperti sistem pelacakan surya sumbu tunggal dan sistem pelacakan surya sumbu ganda .
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang torsi (Nm) |
Aksial Memuat (kN) |
radial Memuat (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Parameter Penggerak Slew SE17
| Nama Produk | SE17 Slew Drive |
| Torsi Keluaran | 9400 Nm |
| Torsi Momen Miring | 135600 Nm |
| Memegang Torsi | 65040 Nm |
| Peringkat Aksial Statis | 980 kN |
| Peringkat Radial Statis | 390 kN |
| Peringkat Aksial Dinamis | 490 kN |
| Peringkat Radial Dinamis | 245 kN |
| Alternatif Motor | Motor AC 380V / 220V, Motor DC |
| Gaya Produk | Sumbu Ganda;Sumbu Tunggal;CPV/HCPV;hidangan surya;Parabola;Menara Surya |
| Fitur Aplikasi | Sistem Pelacakan Surya, Mesin Industri |
Aplikasi
Pelacakan sumbu tunggal datar
Di antara metode pelacakan, pelacakan sumbu tunggal datar adalah metode yang paling umum digunakan.Ini dibagi menjadi pelacakan sumbu utara-selatan dan pelacakan sumbu timur-barat.Pelacakan sumbu timur-barat tidak memiliki keunggulan yang jelas dibandingkan pemasangan miring tetap, dan efek pelacakan sumbu utara-selatan lebih baik daripada pelacakan sumbu timur-barat..Pelacakan sumbu tunggal datar sangat cocok untuk area lintang rendah
