Detail produk:
|
| Model: | SE9 | Memegang Torsi: | 30800 Nm |
|---|---|---|---|
| Torsi Miring: | 45000 Nm | Torsi keluaran: | 4400 Nm |
| Warna: | seperti yang diminta | Beban Aksial Statis: | 340 kN |
| Beban Radikal Statis: | 130 kN | Tegangan motor: | 24V,12V,220V,380V |
| Menyoroti: | Konsentrat Heliostat Slewing Bearing Drive,Slewing Bearing Drive IP66 Painting,Konsentrat Heliostat worm slewing drive |
||

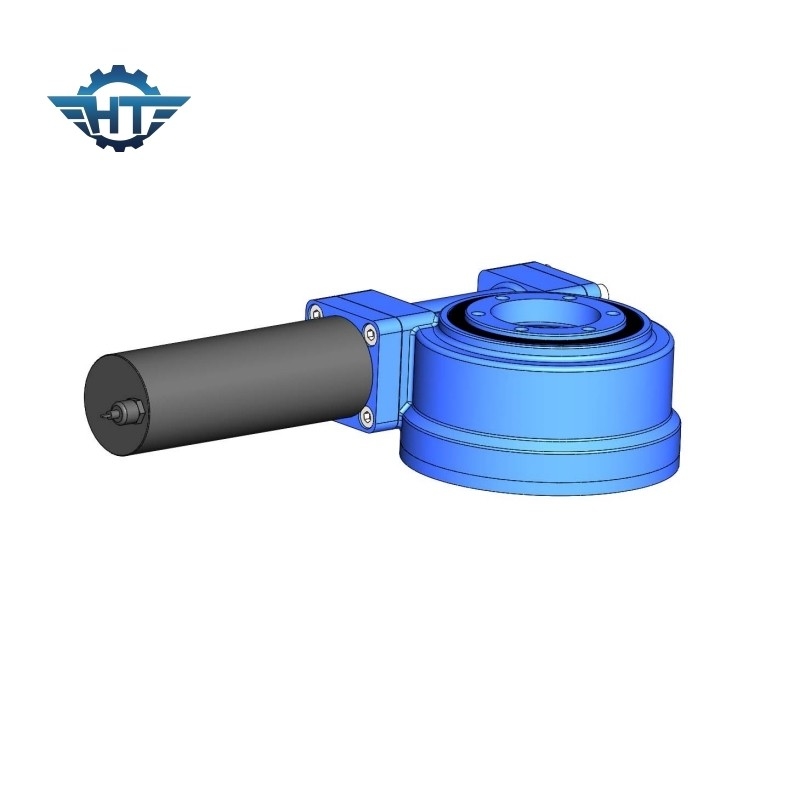

Pelacakan Sun Slew Drive Bearing Dengan Lukisan IP66 Untuk Heliostat Terkonsentrasi
Drive Slew Amplop Ganda
Penggerak slewing melingkar adalah teknologi tradisional dan matang, tetapi penggerak slewing relatif baru sebagai struktur terintegrasi.Peningkatan derajat integrasi tidak hanya membawa banyak keuntungan dalam aplikasi, tetapi juga menciptakan banyak kemudahan untuk pembuatan dan penggunaan.Meningkatkan presisi dan daya tahan struktur ini dan memperluas bidang penggunaannya lebih lanjut adalah tugas penting bagi desain, manufaktur, dan pengguna untuk terus mengeksplorasi peningkatan dan pengembangan dalam praktik.
Spesifikasi dan model dari pasangan penggerak slewing berbeda, seperti SE/ZE/VE//ZSVE/ZSDE, dll.1", 3", 5", 7", 9", 12", 14", 17" , 21", 25" dan spesifikasi lainnya. "SE" pada label model adalah singkatan dari: singkatan bahasa Inggris dari Slewing and Enclose Q370571775.
Karena komponen inti mengadopsi bantalan slewing, ia dapat menahan gaya aksial, gaya radial, dan momen miring pada saat yang bersamaan.Pasangan penggerak slewing mudah dipasang, mudah dirawat, dan lebih menghemat ruang pemasangan.Produk ini dapat digunakan secara luas di mesin konstruksi dan bidang energi baru seperti truk flatbed tugas berat, derek kontainer, derek yang dipasang di truk, kendaraan kerja udara, sistem pembangkit tenaga surya untuk patroli matahari, dll.
Drive slewing pada dasarnya dapat dibagi menjadi drive slewing drive cacing tunggal dan drive slewing drive cacing ganda.
Parameter Kinerja Model SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memiringkan torsi (Nm) |
Memegang Torsi (Nm) |
Aksial Beban (kN) |
radial Beban (kN) |
Perbandingan | Efisiensi |
presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | 0.1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | 0.1 | 66 | -40～+120 | Ya | 204 |
Bidang Aplikasi untuk Slewing Drive
Roda gigi cacing dan mekanisme cacing sering digunakan pada saat dua poros terhuyung-huyung, rasio transmisi besar, daya transmisi tidak besar, atau kerja terputus-putus.
Penggerak slewing dapat diterapkan pada mesin induk yang melakukan gerak melingkar, seperti meja putar derek, mesin berputar, dan mesin lain yang melakukan kerja melingkar.Setelah produk dimasukkan ke dalam produksi, dapat digunakan secara luas di bidang mesin konstruksi yang diwakili oleh kendaraan kerja udara dan truk derek, serta di bidang energi baru yang diwakili oleh pembangkit listrik fotovoltaik surya dan pembangkit tenaga angin, serta seperti bidang otomatisasi lainnya, manufaktur peralatan mesin, komunikasi kedirgantaraan, dll. Dapat dikatakan bahwa, Potensi pasar produk ini sangat besar.
Daftar aplikasi pasangan penggerak slewing: penggerak slewing cacing ganda untuk mesin konstruksi, penggerak slewing derek yang dipasang di truk, penggerak slewing truk flatbed tugas berat, penggerak slewing kendaraan kerja udara, penggerak slewing mobil rel, penggerak slewing hisap limbah truk, penggerak slewing cakar putar, penggerak slewing kendaraan inspeksi jembatan, penggerak slewing pengangkat balok kereta api China, penggerak penggerak yaw tenaga angin, penggerak slewing surya.
