Detail produk:
|
| Model: | 3 inci | Perbandingan gigi: | 31: 1 |
|---|---|---|---|
| Efisiensi: | 40% | Install: | Vertikal |
| Jenis: | Cacing Tunggal dan Rumah Tertutup | Aplikasi: | Energi matahari |
| Layanan OEM: | Tersedia | Tempat asal: | Changzhou, Cina |
| Sopir: | Motor Planet 24V | Bahan: | 42Crmo |
| Menyoroti: | VE3 Small Solar Tracker Slewing Drive,Slewing Drive Motor Single Worm,VE3 Small electric slew drive |
||

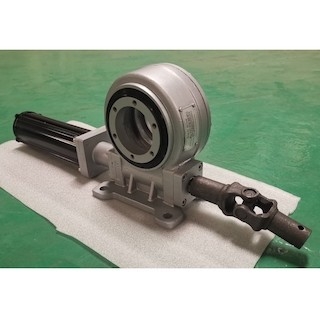

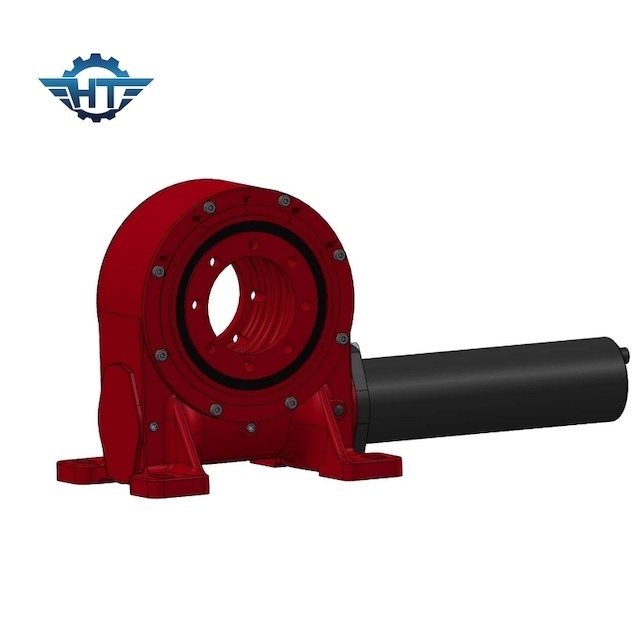

VE3 Drive Slewing Ukuran Kecil, IP66 Untuk 30 Kehidupan Lapangan Diterapkan Dalam Sistem Pelacakan Surya
Drive Slew kehidupan lapangan IP66 30
Menurut keterbukaan mekanisme transmisi penggerak slewing, penggerak slewing dapat dibagi menjadi tipe terbuka dan tipe tertutup.Biasanya, struktur tipe terbuka sebagian besar digunakan dalam aplikasi di mana lingkungan terlalu keras dan siklus pemeliharaan dan pemeliharaan pendek, dan struktur tipe terbuka lebih nyaman untuk suku cadang.inspeksi, pemeliharaan dan pemeliharaan, dan penggantian yang lebih nyaman.Di sisi lain, di mana kondisi lingkungan tidak banyak berubah dan tingkat pencemaran lingkungan di bawah tingkat sedang, struktur tertutup dapat memberikan siklus hidup pemeliharaan yang lebih lama.
Penggerak slewing dapat dengan aman menahan beban radial dan aksial, serta mengirimkan torsi untuk berputar.Rotasi bisa dalam satu sumbu, atau dalam beberapa sumbu bersama-sama.Slewing ring drive dibuat dengan membuat gearing, bearing, seal, housing, motor dan komponen tambahan lainnya dan merakitnya menjadi gearbox yang sudah jadi.
Keunggulan Produk
Keuntungan luar biasa dari penggerak slewing adalah sebagai berikut:
• Desainnya sangat kompak, cocok untuk pemasangan peralatan mekanik dengan ruang terbatas.
• Daya dukung beban yang sangat tinggi dalam desain yang sangat kompak.
• sepanjang masa.
• Biaya perawatan rendah.
• Rumah cor melindungi bagian dalam.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model |
Nilai Keluaran Torsi (Nm) |
Memegang Torsi (Nm) |
Memiringkan Torsi (Nm) |
Aksial Beban (kN) |
radial Beban (kN) |
Perbandingan | Efisiensi | presisi | AKU P | BekerjaTep.(℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | 0,10 | 66 | -40～+120 | Ya | 12 |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | 40% | 0,10 | 66 | -40～+120 | Ya | 18 |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | 0,10 | 66 | -40～+120 | Ya | 32 |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | 0,10 | 66 | -40～+120 | Ya | 28 |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | 0,10 | 66 | -40～+120 | Ya | 52 |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | 0,10 | 66 | -40～+120 | Ya | 65 |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | 0,10 | 66 | -40～+120 | Ya | 88 |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | 0,10 | 66 | -40～+120 | Ya | 135 |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | 0,10 | 66 | -40～+120 | Ya | 192 |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | 0,10 | 66 | -40～+120 | Ya |
251 |
Aplikasi
Fitur desain dan bidang aplikasi penggerak slewing tipe baru (gigi cacing dan mekanisme penggerak cacing)
Shell terbuat dari baja cor berkualitas tinggi dengan kekuatan yang sangat tinggi.Roda gigi cacing dan cacing semuanya terbuat dari 42CrMo dan fotoion nitridasi.Ketahanan dan kekuatan aus lebih tinggi daripada bahan 50Mn nitridasi gas domestik tradisional.Lebih kuat dari kekerasan, masa pakai lebih lama.Produk ini dapat digunakan untuk kendaraan pengangkut flatbed, derek kayu, derek satu kolom, pengangkat balok, derek yang dipasang di truk, kendaraan kerja udara, energi surya untuk inspeksi surya, peralatan otomasi dan peralatan mekanis lainnya;dalam industri pembangkit listrik fotovoltaik surya, penggerak slewing umumnya dilengkapi dengan motor roda gigi planet DC atau motor roda gigi AC terutama digunakan;dalam mesin konstruksi, motor hidrolik terutama digunakan sebagai sistem penggerak daya.
