Detail produk:
|
| Model: | 9 inci | Perbandingan gigi: | 61:1 |
|---|---|---|---|
| Aplikasi: | Pelacak Surya PV | Tempat asal: | Changzhou, Cina |
| Pengemudi: | motor listrik DC | Instalasi: | dipasang horizontal atau vertikal |
| Warna: | seperti yang diminta | Reaksi: | kurang dari 0,1 derajat |
| Menyoroti: | Vertikal PV Worm Gear Slew Drive,9 Inch Worm Gear Slew Drive,Single Axis Worm Gear Slew Drive |
||

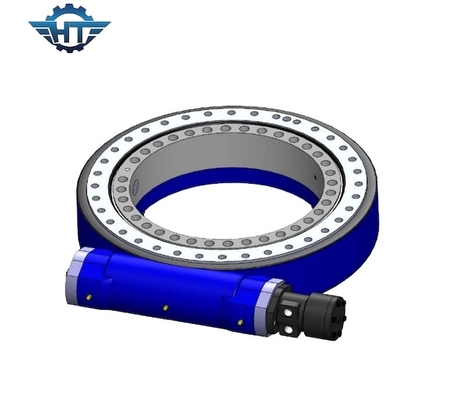

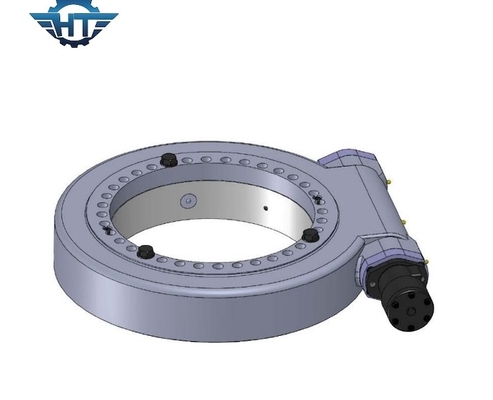

Single Axis 9 Inch Vertical Worm Gear Slew Drive Dengan Akurasi Tinggi Untuk Pelacak Surya PV
9 Inch Vertical Worm Gear Slew Drive Deskripsi
Penggerak slewing adalah kotak roda gigi yang dapat menahan beban radial dan aksial dengan aman, serta mengirimkan torsi untuk berputar.Rotasi bisa dalam satu sumbu atau beberapa sumbu secara bersamaan.Slewing drive dibuat dengan membuat gearing, bearing, seal, housing, motor dan komponen tambahan lainnya dan merakitnya menjadi gearbox jadi.
Drive slewing zero backlash adalah drive slewing khusus dengan roda gigi dan cacingnya yang memiliki jaring yang sempurna dan juga memiliki celah pelumasan dan pemanasan pengoperasian yang wajar.
Parameter Kinerja seri SE
| Parameter Kinerja Model SE | ||||||||||||
| Model |
Output yang Dinilai Torsi (Nm) |
Memiringkan Torsi (Nm) |
Memegang Torsi (Nm) |
Aksial Memuat (kn) |
Radial Memuat (kn) |
Perbandingan | Efisiensi |
Presisi (derajat) |
AKU P |
Bekerja Tep. (℃) |
Diri sendiri- penguncian |
Bobot (kg) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0,1 | 66 | -40～+120 | Ya | 204 |
Keuntungan
Keuntungan utama drive slewing ZE
1. Rotasi 360 derajat
2. Sambungan motor penggerak dari sisi kiri atau kanan,
3. Selama pemasangan, tidak perlu menyesuaikan jarak persneling;ini sudah diatur oleh produsen sebelum pabrik
4. Instalasi sederhana dan perawatan rendah
5. Pemanfaatan ruang yang rasional
6. Roda gigi mengunci sendiri;oleh karena itu rem tidak diperlukan
7. Metode memulai dan berhenti yang mudah dan lancar
8. Akurasi tinggi
