Detail produk:
|
| Perbandingan gigi: | 31:1 | Torsi Keluaran Normal: | 533 Nm |
|---|---|---|---|
| Tempat asal: | Changzhou, Cina | Menahan Torsi: | 7000 Nm |
| Torsi Miring: | 744 Nm | Torsi keluaran terukur: | 0,065 RPM |
| Penggunaan: | Sistem Pelacakan Surya Miring | Fitur Lindungi: | IP66 |
| Menyoroti: | Drive Slew Tertutup Kecil,Drive Slew Tertutup Kecil 3 Inch,Drive Slew Tertutup Kecil IP66 |
||

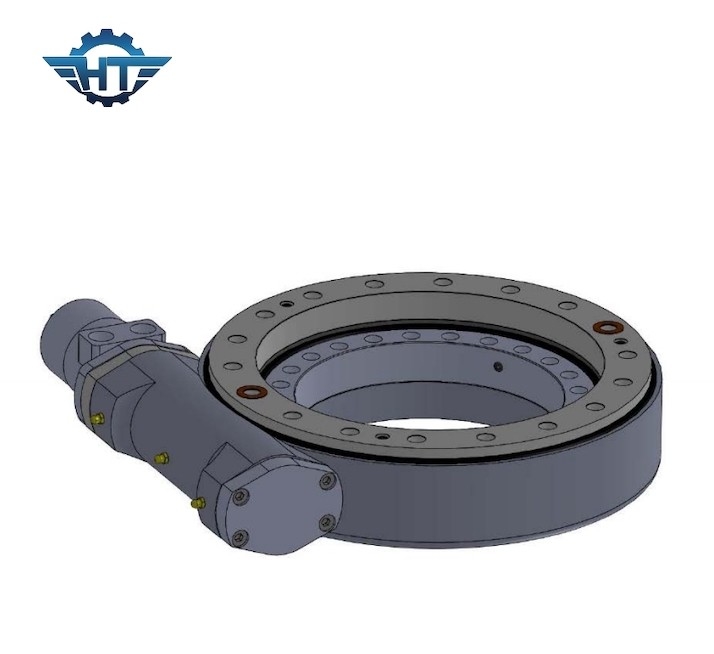

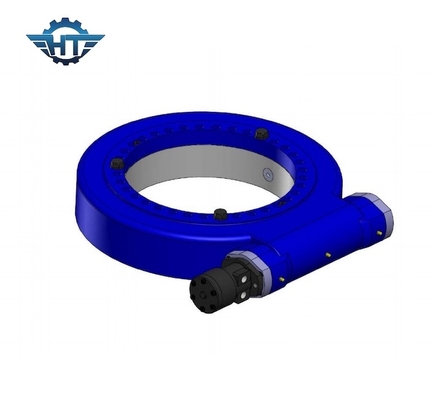

3 Inch IP66 Small Enclosed Slew Drive Untuk Sistem Pelacakan Surya Miring
Deskripsi Solar Slew Drive Miring
Sistem penggerak slew adalah unit yang dibangun secara kompak yang terdiri dari cacing, roda gigi, alas, rumah, bantalan, dan aksesori lainnya.Unit ini membawa keunggulan gear dan cacing ke dalam satu unit.Hard disk SE kami menawarkan penutup berperingkat IP66 yang memberikan perlindungan hampir sempurna dari partikel lingkungan seperti debu, kotoran, pasir, dan bahkan air.Peralatan pengujian kami memastikan produk kami memiliki masa pakai lapangan selama 30 tahun.
Parameter Slewing Drive Model SE
| Model | Perbandingan | Torsi Output Terukur (Nm) | Torsi Miring (Nm) | Menahan Torsi (Nm) | Beban Aksial (kN) | Beban Radial (kN) | Efisiensi | Presisi (°) | Mengunci sendiri | Berat (kg) |
| 1” | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Ya | 6 |
| 3” | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Ya | 8 |
| 5” | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Ya | 12 |
| 7” | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Ya | 21 |
| 9” | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Ya | 49 |
| 12” | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Ya | 61 |
| 14” | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Ya | 63 |
| 17” | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Ya | 105 |
| 21” | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Ya | 149 |
| 25” | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Ya | 204 |
Motor yang berbeda (motor 220VAC, 380VAC, motor 12VDC, 24VDC, 48VDC, motor servo dan motor stepper) dapat dirancang sesuai dengan kebutuhan pelanggan.
Motor DC
1. Mengadopsi struktur pendukung Ganda untuk poros keluaran sehingga torsi maks gearbox meningkat banyak.
2. Roda matahari dan roda planet dihubungkan oleh spline yang meningkatkan torsi maksimum kotak roda gigi dan memperpanjang masa pakai.
3. Kami menggunakan roda gigi heliks pada tahap input yang membuat kebisingan rendah dan berjalan lancar dalam kecepatan tinggi.Cincin gigi bagian dalam dipisahkan sehingga kita dapat membuat lebih banyak rasio dan desainnya fleksibel.Gearbox dan motor terletak di sambungan jahitan dengan sekrup di aksial yang meningkatkan presisi pencocokan dan mengurangi kebisingan.
4. Kami menggunakan rolling pin holder di dalam planetary wheel. Kami menggunakan rolling pin grinding daripada sliding grinding sehingga umur gearbox lebih lama.
5. Struktur pendukung ganda;Penggilingan internal pada lubang bagian dalam roda gigi planet membuat kebulatan lubang bagian dalam kurang dari 0,003mm; berjalan dengan menggulung alih-alih meluncur;Pengikisan presisi permukaan gigi HRC60; Mengadopsi semua teknologi ini memastikan pengoperasian yang sangat tenang dan stabil serta masa pakai yang lama lebih dari 10.000 jam.
