Detail produk:
|
| Bahan: | 50Mn, 42CrMo | Model: | SDE7" |
|---|---|---|---|
| Perbandingan gigi: | 57:1 | Torsi keluaran terukur: | 2000 Nm |
| Menahan Torsi: | 13500 Nm | Torsi Miring: | 13200 Nm |
| Efisiensi: | 40% | Warna Standar: | RAL 9006 |
| Menyoroti: | SDE Dual Axis Small Slew Drive,Pelacakan PV Dual Axis Slew Drive,Dual Axis Slew Drive 2000 Nm |
||

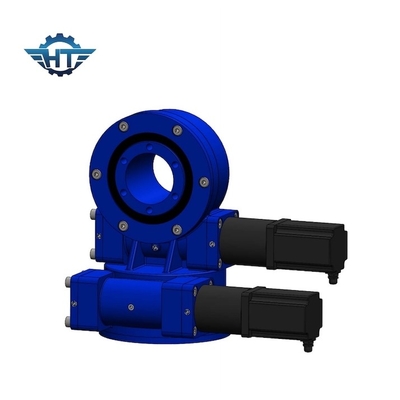

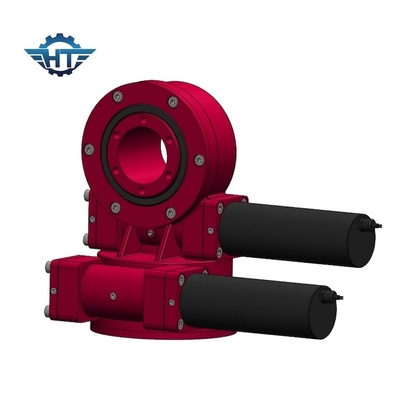

SDE Series Dual Axis Small Slew Drive Dengan Brushed Motor Untuk Sistem Pelacakan PV
Deskripsi Drive Slew Kecil Sumbu Ganda
Sejarah Menara Photothermal
Konsep desain sistem pembangkit listrik panas matahari menara diusulkan oleh bekas Uni Soviet pada 1950-an.Pada tahun 1950, bekas Uni Soviet merancang pembangkit listrik panas matahari tipe menara kecil pertama di dunia, dan melakukan eksplorasi dan penelitian ekstensif dan mendasar tentang teknologi pembangkit listrik tenaga panas matahari.Menurut statistik yang tidak lengkap, terdapat lebih dari 20 megawatt pembangkit listrik eksperimental tenaga panas matahari yang dibangun di dunia dari tahun 1981 hingga 1991, bentuk utamanya adalah pembangkit listrik menara, dengan pembangkit listrik maksimum 80 MW.Pada bulan Juli 2013, proyek pembangkit listrik tenaga panas matahari Qinghai Zhongkong Delingha 50MW tower-Phase I-10MW berhasil diintegrasikan ke dalam Qinghai Power Grid, menunjukkan bahwa teknologi pembangkit listrik tenaga panas matahari yang dikembangkan sendiri di Tiongkok telah mengambil langkah yang solid menuju operasi komersial.
Slew Drive Model SDE Diterapkan Di Tower CSP
| Parameter Performa Model SDE | ||||||||||||
| Model | Torsi Keluaran Terukur (Nm) |
Torsi Miring (kN.m) |
Menahan Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
Presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 705kg |
Fitur
1. Torsi backholding tinggi untuk meningkatkan keamanan sistem pelacakan surya
2. Menyelubungi worm drive di dalamnya
3. Kontak multi gigi untuk memastikan beban tinggi
4. Fungsi mengunci sendiri
Aplikasi
Pembangkit listrik menara CSP/heliostat
Layanan yang Disesuaikan
1. Desain khusus berdasarkan berbagai aplikasi dan proyek
2. Berbagai jenis motor dapat dicocokkan, seperti motor hidrolik, motor stepper, motor listrik dll.
3. Warna berbeda tersedia berdasarkan kode RAL;warna standar kami adalah RAL 9006.
