Detail produk:
|
| Model: | 5 inci | Perbandingan gigi: | 37 |
|---|---|---|---|
| Efisiensi: | 40% | Jenis: | Sumbu Ganda |
| Aplikasi: | sistem pelacakan matahari | Layanan OEM: | tersedia |
| Tempat asal: | Changzhou, Cina | Pengemudi: | Motor 12/24vdc, motor servo |
| Menyoroti: | Dual Axis Slew Drive dengan Worm,Gear Structure Dual Axis Slew Drive,5 inci Dual Axis Slew Drive |
||

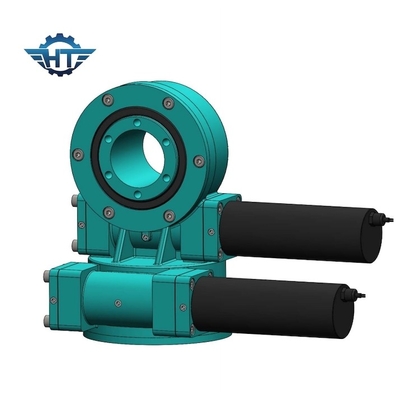

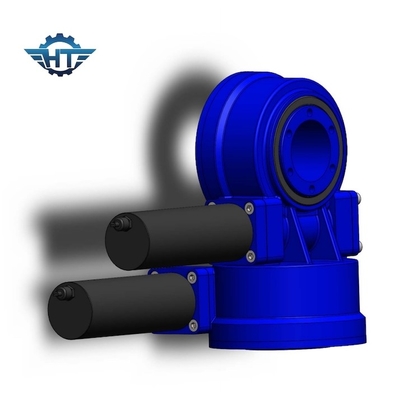

Dual Axis Slew Drive dengan Worm Dan Gear Structure Untuk Solar Tracking System
Deskripsi Worm Dan Gear Slew Drive
Slewing drive terdiri dari slewing bearing, worm shaft, housing, bearing, motor dan sebagainya.Motor menggerakkan poros cacing, cincin luar bantalan slewing akan berputar, cincin luar mengeluarkan torsi melalui flensa sementara cincin bagian dalam bantalan slewing dipasang di rumahan.
Parameter Slew Drive Model SDE
| Parameter Performa Model SDE | ||||||||||||
| Model | Torsi Keluaran Terukur (Nm) |
Torsi Miring (kN.m) |
Menahan Torsi (kN.m) | Beban Aksial (kN) | Beban Radial (kN) | Perbandingan | Efisiensi |
Presisi (derajat) |
AKU P |
Bekerja Tep (℃) |
Mengunci sendiri | Berat (kg) |
| 3" | 600 | 1.5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Ya | 705kg |
Fungsi
Slewing drive mampu menahan lebih banyak beban aksial, beban radial dan momen miring.Meja putar atau bingkai berputar pada azimuth dan elevasi yang digerakkan oleh drive slewing.
Aplikasi
Untuk Solar: Ini dirancang dalam sistem pelacakan matahari dan meningkatkan efisiensi pembangkit listrik.
Untuk penggunaan industri: Terutama digunakan untuk menggerakkan dua benda yang berputar relatif dalam 360°.
Keuntungan
1. Dirancang dengan poros cacing jam pasir yang memberikan lebih banyak kontak gigi dan torsi yang lebih tinggi
2. Kehidupan pelayanan meningkat dengan pengerasan gigi dan raceway
3. Performa produk teruji dan terjamin kualitas produknya.
Ada banyak aplikasi di mana penggerak slewing dapat digunakan, terutama karena sangat cocok untuk aplikasi yang membutuhkan daya penahan beban dan kekuatan torsi rotasi.
