Detail produk:
|
| Nama produk: | Gerbang Worm Gear Slew Drive | Kehidupan Padang: | 25~30 Tahun |
|---|---|---|---|
| Aplikasi: | Pelacakan Surya Tunggal | Reaksi: | ≤0,1° |
| Bahan: | besi cor | Posisi Pemasangan: | Horizontal/Vertikal |
| Tingkat Perlindungan: | IP66 | Suhu Kerja: | -20 ℃ ~ + 80 ℃ |
| Menyoroti: | Ve7 jam pasir cacing gear slew drive,Garing cacing yang mengunci sendiri,single solar tracking worm slew drive |
||

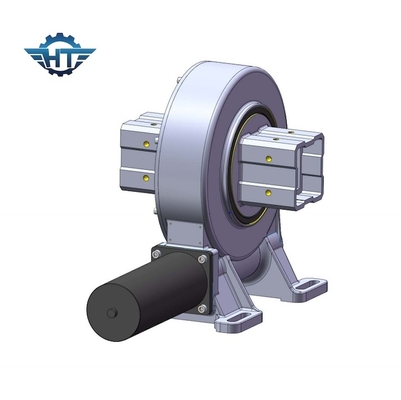

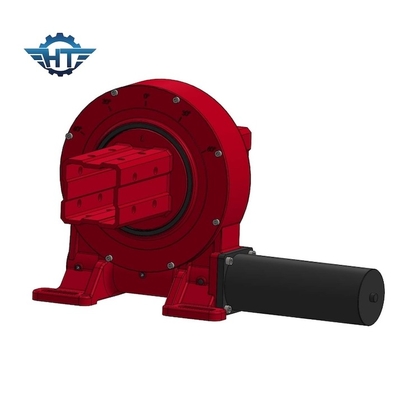

VE7 Hourglass Enveloping Worm Gear Slewing Drive Untuk Sistem Pelacakan Surya Tunggal
Deskripsi penggerak gerak gerik jam pasir
Drive berputar, juga dikenal sebagai drive cincin berputar atau bantalan cincin berputar, adalah jenis gearbox yang menyediakan gerakan rotasi dalam aplikasi mesin.Mereka terdiri dari cincin putar (bearing besar) dan mekanisme penggerak, biasanya mesin cacing atau sistem mesin dorong.
Hangtuo Mechanical, yang terletak di Changzhou, Cina, memiliki pengetahuan yang kaya dan ahli dalam merancang, mengembangkan dan memproduksi drive geser.Tim kami mengkhususkan diri dalam penelitian dan pengembangan di daerah tertentuPengalaman kami mencakup bidang teknologi pelacakan untuk sistem fotovoltaik, teknik mesin, teknologi drive berputar.
Parameter Kinerja Model VE
| Parameter Kinerja Model VE | ||||||||||||
| Model | Torsi output nominal (N.m) | Torsi tahan (kN.m) | Torsi miring (kN.m) | beban aksial (kN) | Beban radial (kN) | Rasio | Efisiensi |
Keakuratan (gelar) |
IP | Tep Kerja ((°C) | Mengunci sendiri | Berat ((kg) |
| 3 " | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | Ya, aku tahu. | 251 kg |
Prinsip kerja
Prinsip kerja penggerak berputar didasarkan pada transmisi gigi.Gir planet di mekanisme penggerak mengirimkan torsi ke gigi cincin luar dan gigi cincin dalam, sehingga memutar seluruh drive putar. gigi cincin luar terhubung ke cincin putar, dan gigi cincin dalam terhubung ke mekanisme penggerak.Dengan mengontrol rotasi mekanisme drive, rotasi beban yang terhubung ke drive berputar dapat dikendalikan.
Aplikasi
Pelacak surya termasuk sistem pelacakan surya sumbu tunggal dan sistem pelacakan surya sumbu ganda, turbin angin, piring satelit dan radar, derek truk, lift pria, peralatan utilitas,perlengkapan hidraulik, peralatan alat minyak, penanganan ban, penggali, dan lift mobil.
