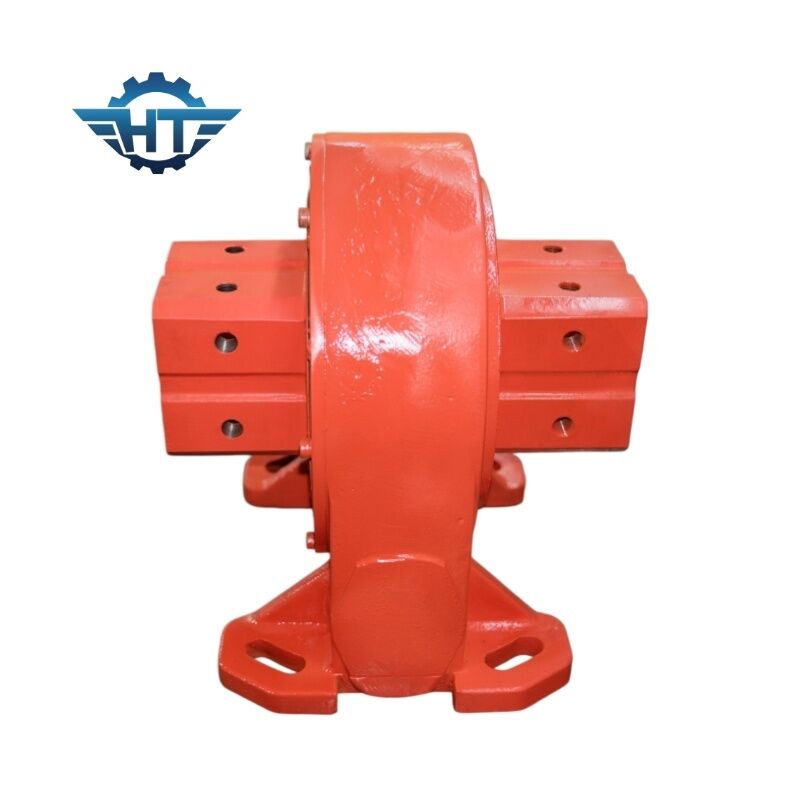

Drive Swing Gear Worm Self-Locking untuk Peralatan Surya & Industri

Penggerak Putar Roda Gigi Cacing Pengunci Mandiri untuk Peralatan Surya & Industri

Deskripsi

Penggerak putar roda gigi cacing adalah solusi transmisi putar yang ringkas yang dirancang untuk memberikan rotasi terkontrol, output torsi tinggi, dan dukungan beban yang andal dalam berbagai sistem mekanis. Ini mengintegrasikan bantalan putar, mekanisme roda gigi cacing, rumah, bantalan, baut, dan komponen mekanis lainnya ke dalam satu unit penggerak yang ringkas.

Dengan kapasitas torsi tinggi, kemampuan penguncian mandiri, struktur ringkas, dan penentuan posisi yang presisi, penggerak putar roda gigi cacing sangat cocok untuk aplikasi yang memerlukan gerakan putar terkontrol dan penahanan beban yang stabil.

Untuk aplikasi pelacakan surya, penggerak putar dapat dikombinasikan dengan motor roda gigi planet DC atau motor roda gigi AC untuk memberikan gerakan azimuth atau elevasi yang andal. Dalam mesin konstruksi dan industri, penggerak ini juga dapat digerakkan oleh motor hidrolik untuk aplikasi putar beban tinggi.

Bagaimana Cara Kerja Penggerak Putar Roda Gigi Cacing?

Mekanisme roda gigi cacing mentransfer daya motor atau hidrolik ke cincin putar, mengubah rotasi masukan menjadi gerakan putar terkontrol. Transmisi roda gigi cacing memberikan rasio reduksi tinggi dalam rumah yang relatif ringkas.

Salah satu keuntungan utamanya adalah karakteristik penguncian mandirinya. Ketika dipilih dengan benar untuk aplikasi, penggerak dapat menahan rotasi balik yang disebabkan oleh beban eksternal, membantu mempertahankan posisi yang diperlukan saat motor tidak beroperasi.

Hal ini membuat penggerak putar roda gigi cacing cocok untuk peralatan yang terpapar beban yang berubah, getaran, gaya angin, atau persyaratan penentuan posisi.

Parameter Penggerak Putar Model VE

Fitur Utama Penggerak Putar Roda Gigi Cacing VE

1. Kapasitas Torsi dan Beban Tinggi

Seri VE dirancang untuk mentransmisikan torsi output tinggi sambil mendukung beban aksial dan radial yang signifikan. Ukuran penggerak yang berbeda memungkinkan para insinyur untuk memilih konfigurasi yang sesuai sesuai dengan torsi yang dibutuhkan, momen terbalik, dan beban struktural.

2. Desain Roda Gigi Cacing Pengunci Mandiri

Transmisi roda gigi cacing dapat memberikan fungsi penguncian mandiri dalam kondisi operasi yang sesuai. Hal ini membantu mempertahankan posisi struktur yang digerakkan tanpa daya motor berkelanjutan dan sangat berguna untuk peralatan pelacakan dan penentuan posisi surya.

3. Penentuan Posisi Putar yang Presisi

Dengan akurasi penentuan posisi rotasi hingga ≤0.1°, penggerak putar dapat digunakan dalam aplikasi di mana gerakan sudut yang terkontrol penting, termasuk pelacak surya, peralatan penentuan posisi antena, dan mesin putar industri.

4. Konstruksi Terintegrasi yang Ringkas

Bantalan putar, mekanisme roda gigi cacing, rumah, bantalan, dan komponen pemasangan diintegrasikan ke dalam rakitan penggerak yang ringkas. Desain ini menyederhanakan pemasangan dan dapat mengurangi ruang yang dibutuhkan untuk sistem transmisi putar.

5. Desain Tertutup dan Tahan Korosi

Rumah tertutup membantu melindungi komponen transmisi internal dari debu, kelembaban, dan kontaminan lingkungan lainnya. Penggerak dapat dikonfigurasi untuk aplikasi luar ruangan di mana perlindungan lingkungan dan keandalan mekanis jangka panjang diperlukan.

6. Berbagai Konfigurasi Penggerak

Tergantung pada aplikasinya, penggerak putar dapat dipasok dengan solusi penggerak yang berbeda, termasuk motor roda gigi DC, motor roda gigi AC, dan motor hidrolik. Hal ini memberikan fleksibilitas untuk sistem pelacakan surya, mesin bergerak, dan peralatan industri.

Penggerak Putar Roda Gigi Cacing untuk Sistem Pelacakan Surya

Pelacakan surya adalah salah satu aplikasi yang paling banyak digunakan untuk penggerak putar roda gigi cacing. Penggerak putar pelacak surya mengontrol posisi sudut modul fotovoltaik sehingga panel dapat mengikuti pergerakan matahari sepanjang hari.

Ukuran penggerak putar yang sesuai bergantung pada lebih dari sekadar luas panel. Faktor pemilihan penting meliputi:

• Total luas modul fotovoltaik

• Berat struktur pelacak

• Jumlah dan susunan modul

• Pergeseran pusat gravitasi

• Beban angin dan kecepatan angin bertahan

• Akurasi pelacakan yang dibutuhkan

• Kecepatan operasi

• Torsi penahan yang dibutuhkan

• Orientasi pemasangan

• Kondisi lingkungan setempat

Sebagai referensi umum, luas panel surya berikut dapat dipertimbangkan untuk pemilihan awal:

Nilai-nilai ini hanya untuk referensi awal. Pemilihan penggerak putar pelacak surya akhir harus didasarkan pada kondisi beban mekanis yang lengkap daripada hanya luas panel.

Penggerak Putar Roda Gigi Cacing untuk Aplikasi Industri

Selain sistem pelacakan fotovoltaik, penggerak putar roda gigi cacing banyak diterapkan pada peralatan yang memerlukan gerakan putar terkontrol dan kapasitas beban tinggi.

Aplikasi umum meliputi:

• Sistem pelacakan surya

• Peralatan tenaga angin

• Sistem penentuan posisi satelit dan antena

• Derek truk dan peralatan pengangkat

• Platform kerja udara

• Mesin konstruksi

• Peralatan pelabuhan dan kelautan

• Mesin pertambangan

• Peralatan metalurgi

• Peralatan produksi baja

• Mesin pertanian

• Peralatan pengolahan air limbah dan limbah

• Peralatan penanganan material dan penentuan posisi putar

Untuk aplikasi hidrolik, penggerak putar dapat dipasangkan dengan motor hidrolik untuk membuat sistem penggerak putar hidrolik yang ringkas untuk mesin tugas berat.

Mengapa Memilih Penggerak Putar Roda Gigi Cacing?

Dibandingkan dengan susunan transmisi putar konvensional, penggerak putar terintegrasi memberikan keuntungan transmisi torsi tinggi, pemasangan ringkas, rotasi terkontrol, penahanan beban, dan integrasi sistem yang disederhanakan.

Untuk produsen pelacak surya dan integrator peralatan, seri VE menawarkan berbagai ukuran dan rasio roda gigi untuk mengakomodasi konfigurasi pelacak dan persyaratan beban yang berbeda. Penggerak juga dapat disesuaikan dengan motor yang sesuai, antarmuka pemasangan, dan konfigurasi lainnya sesuai dengan persyaratan proyek.

Dukungan Pemilihan Penggerak Putar

Pemilihan penggerak putar harus didasarkan pada aplikasi aktual daripada hanya mengandalkan diameter penggerak atau luas panel surya. Tim teknik kami dapat mengevaluasi torsi output yang dibutuhkan, momen miring, torsi penahan, beban aksial, beban radial, kecepatan rotasi, dan kondisi lingkungan untuk merekomendasikan model yang sesuai.

Untuk proyek pelacakan surya, harap berikan jumlah dan dimensi panel, ukuran dan berat struktur pelacak, pusat gravitasi, kondisi angin, dan sudut pelacakan yang dibutuhkan. Informasi ini memungkinkan penggerak putar dipilih lebih akurat untuk struktur pelacakan yang lengkap.
